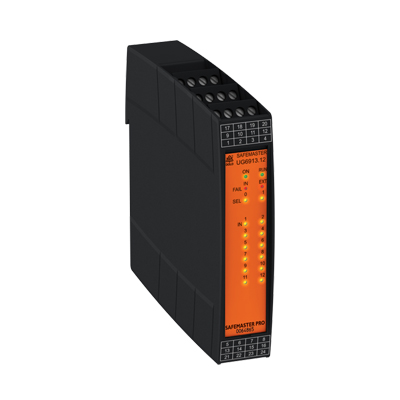

UG6913.12 – Módulo de entradas, 12 entradas de canal único

Dold

  • 8, 12 ou 16 de segurança, entradas de canal único, conexão de canal único em pares
  • 4 (UG 6913.08 e UG 6913.16), e. 8 (UG 6913.12) saídas de teste para monitoramento de sensores
  • Estender o Safemaster Pro via barramento DIN (IN-Rail Bus) de maneira fácil
  • LEDs de status para diagnóstico abrangente
  • Com bloco de terminais plugável para fácil troca de dispositivos

Orcamento

Categorias: , Tag:

Descrição

Vantagens

  • Para aplicações de segurança até PLe, o cat. 4 e SIL 3
  • Menos fiação devido ao software de configuração SAFEMASTER PRO Designer
  • Fácil planejamento por causa do Drag & Drop via software de configuração gráfica
  • Instalação com economia de tempo e custos
  • Redução de fiação e economia de espaço em gabinetes
  • Extensão flexível com módulos de entrada e saída de segurança
  • Fácil de extensão via BUS-Rail
  • Localização abrangente de falhas e diagnóstico
  • Cartão de memória como opção para manutenção simples
  • Design compacto: Módulos de base e extensão com apenas 22,5 mm de largura
TERMINAIS DE CONEXÃO, MÓDULO DE ENTRADA UG6913.12 COM 12 ENTRADAS
Terminal Sinal Tipo Descrição Operação
1 24VDC – FONTE DE ALIMENTAÇÃO 24VDC –
2 NODE_SEL0 ENTRADA SELEÇÃO DO NÓ ENTRADA (“TIPO 2” DE ACORDO COM EN 61131-2 )
3 NODE_SEL1 ENTRADA ENTRADA (“TIPO 2” DE ACORDO COM EN 61131-2 )
4 GND – FONTE DE ALIMENTAÇÃO 0VDC –
5 ENTRADA_1 ENTRADA ENTRADA DIGITAL 1 ENTRADA (“TIPO 2” DE ACORDO COM EN 61131-2 )
6 ENTRADA_2 ENTRADA ENTRADA DIGITAL 2 ENTRADA (“TIPO 2” DE ACORDO COM EN 61131-2 )
7 ENTRADA_3 ENTRADA ENTRADA DIGITAL 3 ENTRADA (“TIPO 2” DE ACORDO COM EN 61131-2 )
8 ENTRADA_4 ENTRADA ENTRADA DIGITAL 4 ENTRADA (“TIPO 2” DE ACORDO COM EN 61131-2 )
9 SAÍDA_TEST1 SAÍDA SAÍDA DE DETECÇÃO DE CURTO CIRCUITO PNP ATIVO EM ALTO
10 SAÍDA_TEST2 SAÍDA SAÍDA DE DETECÇÃO DE CURTO CIRCUITO PNP ATIVO EM ALTO
11 SAÍDA_TEST3 SAÍDA SAÍDA DE DETECÇÃO DE CURTO CIRCUITO PNP ATIVO EM ALTO
12 SAÍDA_TEST4 SAÍDA SAÍDA DE DETECÇÃO DE CURTO CIRCUITO PNP ATIVO EM ALTO
13 ENTRADA_5 ENTRADA ENTRADA DIGITAL 5 ENTRADA (“TIPO 2” DE ACORDO COM EN 61131-2 )
14 ENTRADA_6 ENTRADA ENTRADA DIGITAL 6 ENTRADA (“TIPO 2” DE ACORDO COM EN 61131-2 )
15 ENTRADA_7 ENTRADA ENTRADA DIGITAL 7 ENTRADA (“TIPO 2” DE ACORDO COM EN 61131-2 )
16 ENTRADA_8 ENTRADA ENTRADA DIGITAL 8 ENTRADA (“TIPO 2” DE ACORDO COM EN 61131-2 )
17 SAÍDA_TEST5 SAÍDA SAÍDA DE DETECÇÃO DE CURTO CIRCUITO PNP ATIVO EM ALTO
18 SAÍDA_TEST6 SAÍDA SAÍDA DE DETECÇÃO DE CURTO CIRCUITO PNP ATIVO EM ALTO
19 SAÍDA_TEST7 SAÍDA SAÍDA DE DETECÇÃO DE CURTO CIRCUITO PNP ATIVO EM ALTO
20 SAÍDA_TEST8 SAÍDA SAÍDA DE DETECÇÃO DE CURTO CIRCUITO PNP ATIVO EM ALTO
21 ENTRADA_9 ENTRADA ENTRADA DIGITAL 9 ENTRADA (“TIPO 2” DE ACORDO COM EN 61131-2 )
22 ENTRADA_10 ENTRADA ENTRADA DIGITAL 10 ENTRADA (“TIPO 2” DE ACORDO COM EN 61131-2 )
23 ENTRADA_11 ENTRADA ENTRADA DIGITAL 11 ENTRADA (“TIPO 2” DE ACORDO COM EN 61131-2 )
24 ENTRADA_12 ENTRADA ENTRADA DIGITAL 12 ENTRADA (“TIPO 2” DE ACORDO COM EN 61131-2 )
