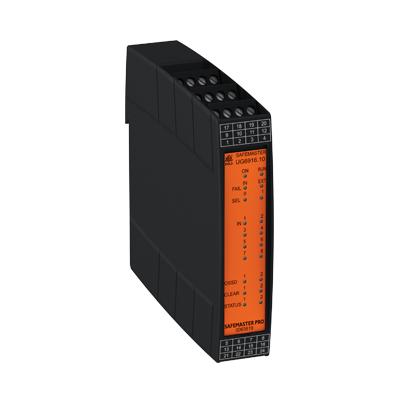

UG6916.10 – Módulo misto 8 entradas de canal único 2 saídas de segurança (OSSDs) canal duplo

Dold

  • 8 entradas de segurança, canal único, conexão de canal duplo em pares
  • 2 saídas de canal duplo de segurança separadas (OSSD)
  • 1 circuito de realimentação para cada saída de segurança com reset configurável individual
  • 4 saídas de teste separadas para monitoramento de sensor
  • Estender o Safemaster Pro via barramento DIN (IN-Rail Bus) de maneira fácil
  • LEDs de status e 2 saídas de status programáveis para diagnóstico
  • Com bloco de terminais plugável para fácil troca de dispositivos

Orcamento

Categorias: , Tag:

Descrição

Vantagens

  • Para aplicações de segurança até PLe, o cat. 4 e SIL 3
  • Menos fiação devido ao software de configuração SAFEMASTER PRO Designer
  • Fácil planejamento por causa do Drag & Drop via software de configuração gráfica
  • Instalação com economia de tempo e custos
  • Redução de fiação e economia de espaço em gabinetes
  • Extensão flexível com módulos de entrada e saída de segurança
  • Fácil de extensão via BUS-Rail
  • Localização abrangente de falhas e diagnóstico
  • Cartão de memória como opção para manutenção simples
  • Design compacto: Módulos de base e extensão com apenas 22,5 mm de largura
TERMINAIS DE CONEXÃO, MÓDULO DE ENTRADA / SAÍDA UG6916.10
Terminal Sinal Tipo Descrição Operação
1 24VDC – FONTE DE ALIMENTAÇÃO 24VDC –
2 NODE_SEL0 ENTRADA SELEÇÃO DO NÓ ENTRADA (“TIPO 2” DE ACORDO COM EN 61131-2 )
3 NODE_SEL1 ENTRADA ENTRADA (“TIPO 2” DE ACORDO COM EN 61131-2 )
4 GND – FONTE DE ALIMENTAÇÃO 0VDC –
5 OSSD1_A SAÍDA SAÍDA DE STATUS 1 PNP ATIVO EM ALTO
6 OSSD1_B SAÍDA PNP ATIVO EM ALTO
7 REARME_FBK1 ENTRADA FEEDBACK_ REARME 1 ENTRADA (“TIPO 2” DE ACORDO COM EN 61131-2 )
8 SAÍDA_STATUS 1 SAÍDA SAÍDA DIGITAL PROGRAMÁVEL PNP ATIVO EM ALTO
9 OSSD2_A SAÍDA SAÍDA DE STATUS 2 PNP ATIVO EM ALTO
10 OSSD2_B SAÍDA PNP ATIVO EM ALTO
11 REARME_FBK2 ENTRADA FEEDBACK_ REARME 2 ENTRADA (“TIPO 2” DE ACORDO COM EN 61131-2 )
12 SAÍDA_STATUS 2 SAÍDA SAÍDA DIGITAL PROGRAMÁVEL PNP ATIVO EM ALTO
13 SAÍDA_TESTE1 SAÍDA SAÍDA DE DETECÇÃO DE CURTO CIRCUITO PNP ATIVO EM ALTO
14 SAÍDA_TESTE2 SAÍDA SAÍDA DE DETECÇÃO DE CURTO CIRCUITO PNP ATIVO EM ALTO
15 SAÍDA_TESTE3 SAÍDA SAÍDA DE DETECÇÃO DE CURTO CIRCUITO PNP ATIVO EM ALTO
16 SAÍDA_TESTE4 SAÍDA SAÍDA DE DETECÇÃO DE CURTO CIRCUITO PNP ATIVO EM ALTO
17 ENTRADA_1 ENTRADA SAÍDA DIGITAL PROGRAMÁVEL ENTRADA (“TIPO 2” DE ACORDO COM EN 61131-2 )
18 ENTRADA_2 ENTRADA SAÍDA DIGITAL PROGRAMÁVEL ENTRADA (“TIPO 2” DE ACORDO COM EN 61131-2 )
19 ENTRADA_3 ENTRADA SAÍDA DIGITAL PROGRAMÁVEL ENTRADA (“TIPO 2” DE ACORDO COM EN 61131-2 )
20 ENTRADA_4 ENTRADA SAÍDA DIGITAL PROGRAMÁVEL ENTRADA (“TIPO 2” DE ACORDO COM EN 61131-2 )
21 ENTRADA_5 ENTRADA SAÍDA DIGITAL PROGRAMÁVEL ENTRADA (“TIPO 2” DE ACORDO COM EN 61131-2 )
22 ENTRADA_6 ENTRADA SAÍDA DIGITAL PROGRAMÁVEL ENTRADA (“TIPO 2” DE ACORDO COM EN 61131-2 )
23 ENTRADA_7 ENTRADA SAÍDA DIGITAL PROGRAMÁVEL ENTRADA (“TIPO 2” DE ACORDO COM EN 61131-2 )
24 ENTRADA_8 ENTRADA SAÍDA DIGITAL PROGRAMÁVEL ENTRADA (“TIPO 2” DE ACORDO COM EN 61131-2 )
