Descrição

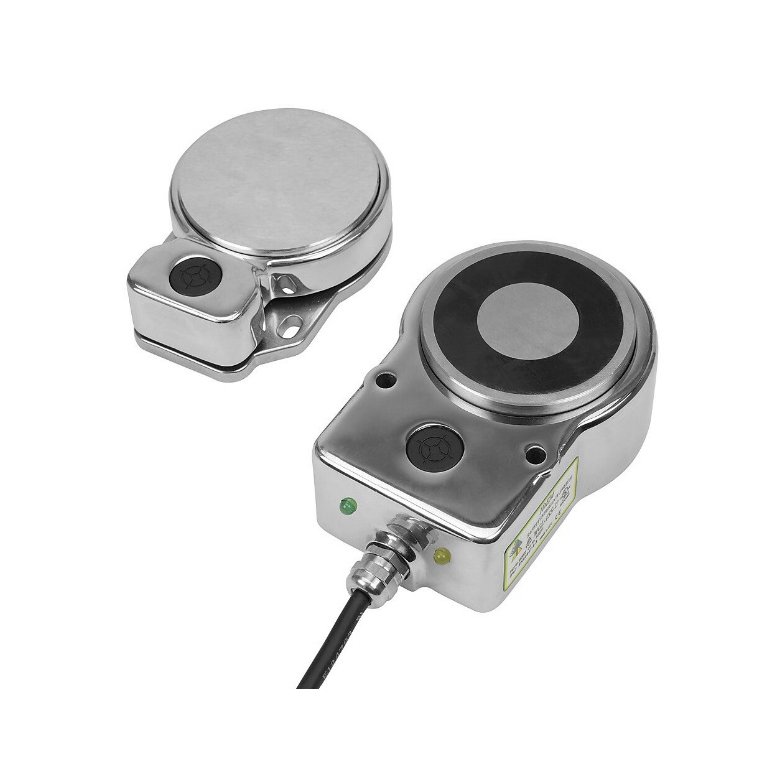

Chave de Segurança RFID com Trava Magnética MGL-1SS-M
Codificado por RFID, força de retenção de 1100N
A chave de segurança MGL-SS trabalha com monitoramento de sinal RFID e trava magnética com capacidade de até 1100N de retenção, sua trava ocorre através da energização do solenoide em 24Vcc.
Design robusto, sendo construída com seu corpo em aço inox, apresenta grau de proteção IP67 e IP69K. A conexão elétrica do dispositivo pode ser feita através de cabo injetado ou conetor M12x8 pinos.
A chave de MGL é disponibilizado em dois modelos, sendo eles a versão M (Master code) e a versão U (Unique code). Versão M (Código Mestre): A chave pode operar com qualquer atuador MGL, sendo que para modificar o atuador de trabalho é necessário desligar o dispositivo (24V Off), posicionar em sua frente o novo atuador e então religar a chave (24V On), nesse momento ela esquece o código RFID antigo e passa a trabalhar com o novo.
Versão U (Código Único): A chave pode operar apenas com seu atuador original, não sendo possível o substituir por outro. Nesse caso, o código RFID vem gravado no verso da chave/atuador. Um total de 32.000.000 de códigos únicos estão disponíveis. Nas aplicações de segurança apresenta categoria de segurança PLe/CAT.4, conforme ISO 13849-1.
Características
| Modelo | MGL-1SS-M 462004 | |
|---|---|---|
| Código de Compra | 4000521326 | |
| Contatos elétricos | 2NF + 1NA | |
| Conexão elétrica | Cabo injetado de 5m |
Especificações Técnicas
| Segurança ISO 13849-1 | Até Ple / CAT.4, dependendo da arquitetura do sistema | |
|---|---|---|
| PFH (1/h) | 4,77E-10 Corresponde a 4.8% da SIL3 | |
| Intervalo do teste de prova (vida útil) MTTFd |
20 anos 1100 anos |
|
| Tensão nominal de operação | 24Vcc +/- 10% | |
| Consumo | 50mA | |
| Canal de segurança 1 NF Canal de segurança 2 NF Saída auxiliar |
24Vcc 0.2A Max. 24Vcc 0.2A Max. 24Vcc (P/ porta aberta) |
|
| Resistência dielétrica | 250Vca | |
| Resistência de isolamento | 100 MegaOhms | |
| Força de retenção | 1100N 110Kg | |
| Distância de comutação | 1mm Fecha 10mm Abre |
|
| Tolerância ao desalinhamento | 5mm em qualquer direção após atuado | |
| Frequência de comutação | 1.0Hz Máximo | |
| Material do corpo | Aço inox | |
| Temperatura de operação | de -25°C até +40°C | |
| Proteção da carcaça | IP69K (NEMA PW12) IP67 (NEMA 6) | |
| Tipo de cabo | Condutores em PVC 6 ou 8 vias em 0,25mm² | |
| Parafusos de fixação | 2xM4 Torque de aperto 1.0Nm | |
| Posição de montagem | Qualquer |
