Descrição

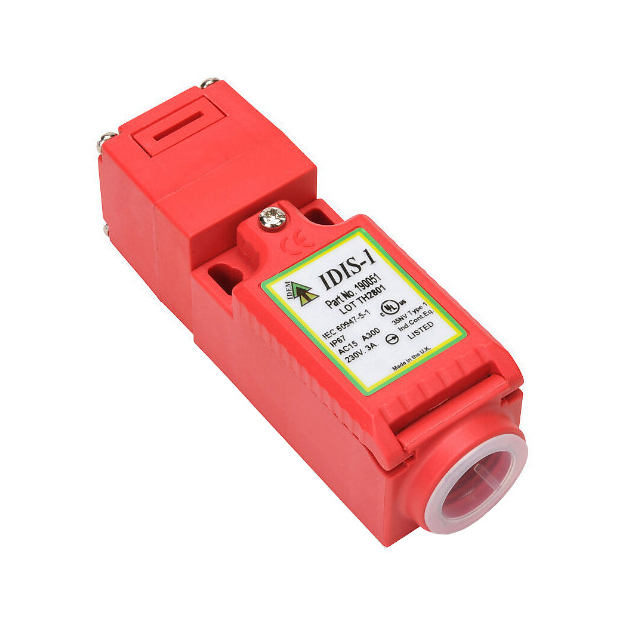

Chave de Segurança IDIS-1
A chave de segurança IDIS-1 trabalha com atuação mecânica por lingueta, possuindo um cabeçote com liberdade de rotação para facilitar a instalação e o monitoramento da proteção móvel ou fixa. Unindo o cabeçote rotativo com o atuador flexível é se obtém uma combinação que possibilita o trabalho em situações onde a proteção móvel/fixa não está perfeitamente alinhada e esquadrada e o espaço de instalação é limitado e complicado. Seu design é extremamente compacto, possuindo apenas 31.5mm de largura e sendo confeccionado com corpo em poliéster e grau de proteção IP67.
A conexão elétrica do dispositivo pode ser feita através de borne a parafuso na chave ou com conetor M12x8 pinos. Nas aplicações de segurança apresenta categoria de segurança PLe/CAT.4, conforme ISO 13849-1.
Características
| Modelo | IDIS-1 190050A |
|---|---|
| Código de Compra | 40000206 |
| Contatos elétricos | 2NF + 1NA |
| Conexão elétrica | A parafuso, entrada M20 |
Especificações Técnicas
| Confiabilidade mecânica B10d | 2,5×10^6 operações com carga de 100mA |
|---|---|
| Segurança ISO 13849-1 | Até Ple / CAT.4, dependendo da arquitetura do sistema |
| Dados de segurança – uso anual MTTFd |
8 ciclos por hora / 24 horas por dia / 365 dias 356 anos |
| Categoria de utilização | AC15 A300 3A |
| Corrente térmica (Ith) | 10A |
| Tensão nominal de isolamento | 600Vca/2500Vca |
| Curso para abertura positiva | 6mm |
| Raio mínimo de entrada do atuador | Standard 175mm Flexível 100mm |
| Velocidade máxima de aproximação/velocidade de retirada | 600mm/s |
| Material do corpo | Poliéster aprovado pela UL |
| Temperatura de operação | de -25°C até +80°C |
| Proteção da carcaça | IP69K (NEMA PW12) IP67 (NEMA 6) |
| Resistência à vibração | IEC68-2-6 10-55Hz 1mm |
| Parafusos de fixação | 2xM4 Torque de aperto 1.0Nm |
