Descrição

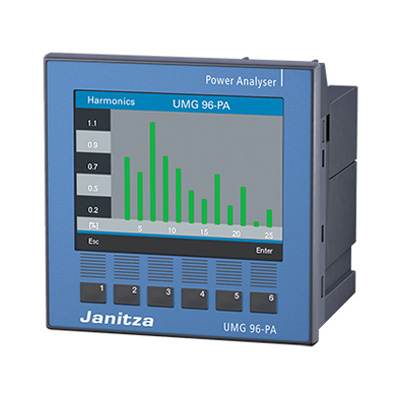

Medidor de Energia UMG 96-PA, MID. Mem. 4MB, RS 485
Medidor de energia para painel com certificação MID. Contém 3 canais para medição de tensão (3L), e 3 para medição de corrente. Modelo 52.32.001 com alimentação de 90-277 V AC ou 90-250 V DC, e modelo 52.32.002, com alimentação 24-90 V AC ou 24-90 V DC. Se comunica pela interface RS485. Possui memória de 4 MB e display gráfico. Conta com 3 entradas e 3 saídas digitais, e 1 entrada analógica. Medição de harmônica até 25ª ordem.
O medidor multifuncional para gerenciamento de energia – MID. Serão ofertados módulos adicionais para comunicação Ethernet e expansão de periféricos.
Áreas de Aplicação
- Medição e monitoramento contínuo de energia;
- Detecção de centros de economia de energia;
- Redução de custos com energia elétrica;
- Maximização de operação e diminuição de tempos de manutenção;
- Abrangente número de periféricos digitais e também analógico para integração no sistema;
- Modularidade para entradas analógicas, interface Ethernet, monitoramento RCM e periféricos digitais.
Especificações Técnicas
| MODELO | UMG 96-PA | |
|---|---|---|
| Código JANITZA | 52.32.001 | 52.32.002 |
| Tensão aux. AC | 90-277 V AC | 24-90 V AC |
| Tensão aux. DC | 90-250 V DC | 24-90 V DC |
| Sistemas trifásicos 4 fios com neutro aterrado | 417/ 720 V AC | |
| Medição Corrente Residual (RCM) | Módulo adicional | |
| Harmônicos V/A | 25ª Ordem | |
| THD de Tensão/ Corrente (%) | X | |
| Desequilíbrio de Tensão/ Corrente | – | |
| Flicker | – | |
| Transientes | – | |
| Interrupções (sag e swell) | – | |
| Oscilografia V/ A | X | |
| Precisão V/ A | 0,20 % | |
| Classe A (EN 61000-4-30) | – | |
| Entradas digitais | 3 | |
| Saídas digitais | 3 | |
| Entrada analógica | 1 | |
| Canais medição de corrente | 3 | |
| Entrada de temperatura | Módulo adicional | |
| Lógica integrada | Comparador | |
| Memória | 4MB | |
| RS 232 | – | |
| RS 485 | X | |
| USB | – | |
| Profibus DP | – | |
| Profinet | – | |
| Ethernet | Módulo adicional | |
| Web-server/ e-mail | – | |
| Modbus RTU | X | |
| Modbus Gateway | – | |
| Profibus DP 0 | – | |
| Modbus TCP/IP, RTU over Ethernet, SNMP | Módulo adicional | |
| BACnet IP | – | |
