Descrição

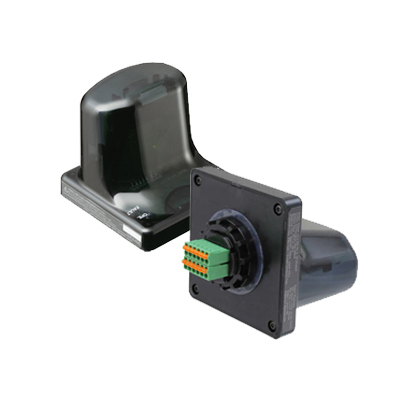

SW101 – Botão Óptico Eletrônico de Zero Esforço
O Interruptor de toque óptico da série SW-100 é uma substituição de força zero para botões mecânicos que são comumente usados em aplicações de segurança de controle bimanual. Ele apresenta um design confortável e ergonômico que permite várias configurações de montagem para obter uma cobertura de aplicação ideal.
Os indicadores de operação totalmente configuráveis aumentam a funcionalidade da chave, oferecendo feedback visual ao operador com relação ao status do processo. As saídas PhotoMOS de longa duração, juntamente com uma caixa virtualmente indestrutível, tornam o SW-101 um complemento perfeito para qualquer programa de segurança de máquina.
Série: SW-100
Material: Policarbonato
Tensão de entrada: 12-24VDC
Máx. Temperatura de operação: 122 F
Min. Temperatura de operação: -13 F
Tipo de Produto: Interruptor
Classificação de proteção: IP65
Tempo de resposta: 100 ms ou menos quando detectado / 50 ms ou menos quando não detectado
Especificações Técnicas
| Produto | SW-101 |
|---|---|
| Conformidade com a diretiva de marcação CE | Diretiva EMC, Diretiva RoHS |
| Método de detecção | Sensor fotoelétrico do tipo thru-beam (2 eixos de feixe) |
| Padrões aplicáveis | CSA 22.2 No.14, CSA 22.2 No.0.8, ANSI / NFPA 79, UL 508, EN 60947-5-2 (apenas EMC) |
| Tensão de energia | 12 a 24 V DC mais ou menos 10% Ripple PP 10% ou menos |
| Consumo atual | 100 mA ou menos (excluindo carga de conexão externa) |
| Saídas | Saída de relé semicondutor Foto-MOS × 3 |
| – Corrente de carga máxima: 100 mA | |
| – Tensão aplicada: 30 V DC ou menos (entre a saída e + V) | |
| – Tensão residual: 1,5 V ou menos (a 100 mA de corrente de carga) | |
| Saída: operação de saída | Saída 1: Quando um objeto é detectado (o feixe é interrompido): OFF / Quando um objeto não é detectado (o feixe é recebido): ON |
| Saída 2, 3: Quando um objeto é detectado (o feixe é interrompido): ON / Quando um objeto não é detectado (feixe é recebido): OFF | |
| Saída: proteção contra curto-circuito | Incorporado |
| Tempo de resposta | 100 ms ou menos quando um objeto é detectado |
| 50 ms ou menos quando um objeto não é detectado | |
| Função de tempo limite | Comutável efetivo ou ineficaz por terminais de curto-circuito (desativado quando em curto-circuito) |
| Entrada externa | 0 a 1 V ou 10 V a + V: Válido (indicador de entrada externa acende) |
| 4 a 6 V ou aberto: inválido (indicador de entrada externa apagado) | |
| Indicadores: Indicador de energia (POWER) | LED verde (acende quando a energia está LIGADA) |
| Indicadores: Indicador de operação (OPE.) | LED verde (acende quando um objeto é detectado) |
| Indicadores: Indicador 1 de entrada externa | LED verde (acende quando a entrada externa 1 é válida) |
| Indicadores: Indicador de entrada externa 2 | LED laranja (acende quando a entrada externa 2 é válida) |
| Indicadores: Indicador de falha (FAULT) | LED amarelo (pisca ou acende quando ocorre falha) |
| Resistência ambiental: Grau de proteção | IP65 (IEC), TIPO 1 (UL 50) (excluindo parte do terminal) |
| Temperatura ambiente | -25 a +50 ℃ -13 a +122 ℉ (sem condensação de orvalho ou gelo permitido), Armazenamento: -30 a +70 ℃ -22 a +158 ℉ |
| Umidade ambiente | 30 a 85% UR, Armazenamento: 30 a 85% UR |
| Iluminância ambiente | Luz incandescente: 3.000 Lx ou menos na face receptora de luz |
| Resistência ambiental: Suportabilidade de tensão | 1.000 V CA por um min. entre todos os terminais de alimentação conectados juntos e o gabinete |
| Resistência de isolamento | 20 MΩ, ou mais, com 500 V DC megger entre todos os terminais de alimentação conectados juntos e o gabinete |
| Resistência à vibração | Frequência de 10 a 500 Hz, 3 mm 0,118 em amplitude dupla nas direções X, Y e Z por duas horas cada |
| Resistência ao choque | 500 m / s 2 de aceleração (50 G aprox.) Nas direções X, Y e Z três vezes cada |
| Terminais do tipo removível: Conector | 3,5 mm 0,138 de passo, soquete de 2 níveis: 12 pinos |
| Terminais do tipo removível: parte do terminal | Terminais de gaiola de mola de 3,5 mm 0,138 de passo: 6 pinos × 2 (FMC1,5 / 6-ST-3,5GS fabricado pela Phoenix Contact) |
| Comprimento máximo do cabo | Até 20 m 65,617 pés (para cabo de 0,2 a 0,3 mm 2 ), até 100 m 328,084 pés (para cabo de 0,3 a 1,5 mm 2 ) |
| Material | Gabinete: Policarbonato, |
| O-ring de poliéster : Borracha de silicone | |
| Porca de montagem: PBT | |
| Embalagem de montagem: Borracha de silicone | |
| Peso | Peso líquido: 130 g aprox. |
| Peso bruto: 200 g aprox. |
