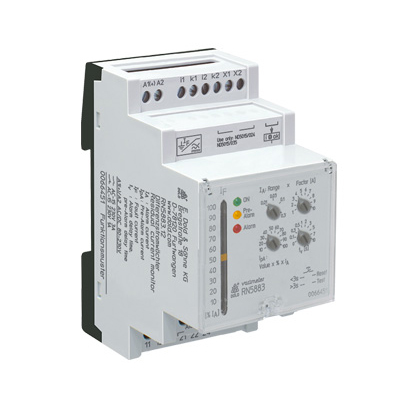

Relê de Monitoramento de Corrente Residual RN5883 – Dold

Aplicação CA ou CC. Faixa de tensão conforme tensão aux. 4 faixas medição de corrente cobrem 10 ma..3 a. 2x contatos saída: pré-alarme + alarme. Tempo resposta até 10s. Requer TC.

O Dispositivo de Monitoramento de Corrente Residual AC/DC, RN5883, permite realizar uma detecção adiantada de falhas de isolamento e detectar correntes diferenciais com componentes CA, tão quanto CC em sistemas aterrados (tipo B). A medição de corrente externamente é feita por um transformador de corrente.

Diferente de dispositivos disjuntores de corrente residual, o RN5883 não desconecta o circuito principal na ocasião de uma falha, apenas a indica. Além da fácil leitura indicada pelo LED, indicando a corrente real, vários LEDs exibem operação, pré-alarme e alarme. As 4 faixas de medição cobrem de 10 mA a 3 A. Ferramentas adicionais como detecção de rompimento de cabo, função de teste e pré-alarme ajustável também são possíveis.

O dispositivo RN5883 fornece informações prévias, precisas e com baixo custo de manutenção antes que sua planta venha a ter um problema.

Características

• Monitoramento de acordo com IEC/EN 62 020, VDE 0663
• Para sistemas CA e CC, de acordo com IEC/TR 60755
• Detecção de falhas no terra em sistemas aterrados
• Reset manual com alarme e pré-alarme
• 4 faixas ajustáveis de 10 mA até 3 A
• Tempo de chaveamento ajustável
• Trip energizado ou desenergizado
• LED de indicação para operação, alarme e pré-alarme
• Função de teste
• LED indicador de falha de corrente
• Saída analógica como opcional
• Detecção de rompimento de cabo
• Largura: 52,5mm
• Requer TC especial do tipo ND 5015 ou ND 5018

Vantagens e Benefícios

• Sistema de prevenção e proteção contra incêndio
• Aumento da disponibilidade das plantas através da detecção prévia de falhas
• Uso universal em sistemas CA e CC
• Proteção contra manipulação através de cobertura transparente sobre as chaves de configuração

Especificações Técnicas Relê de Monitoramento
