Pedaleira de Segurança F2-SU1ZSU1ZD/SU1Z UN
Dupla com 2 e 3 estágios, capa de proteção e rearme de segurança

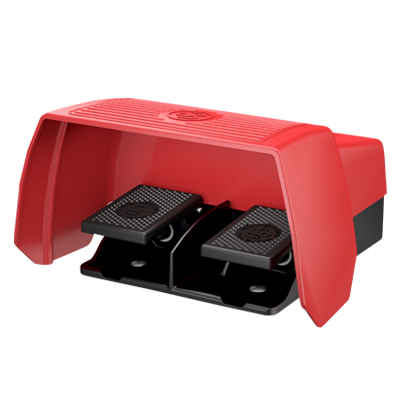

A pedaleira F2-SU1ZSU1ZD/SU1Z UN é dupla e possui 1 pedal de dois estágios a direita e outro de três estágios a esquerda com trava de segurança e liberação por botão de rearme.
O pedal a direita conta com 1NF+1NA, o de três estágios a esquerda apresenta 2NF+2NA.
Com capa de proteção em alumínio.
Pedaleira com dois pedais, sendo 1 de dois estágios a direita e outro de três estágios com trava de segurança e liberação manual a esquerda. A capa de proteção em alumínio protege todo o conjunto.
A operação do pedal a direita faz a comutação simultânea de seus contatos 1NA+1NF.
Para o pedal esquerdo a configuração é de 2NF+2NA, seguindo o seguinte padrão de comutação:
Operação no 2º estágio, ponto de pressão:
Os contatos de estabelecimento 1NF+1NA são fechados e o processo de trabalho é iniciado.
Operação no 3º estágio, pressionado além do ponto de pressão em uma situação de emergência:
Os contatos 1NF+1NA monitorados por dispositivo de segurança certificado são interrompidos e bloqueados, nesta fase, o bloqueio permanece na posição Off mesmo quando o pedal não é pressionado. Isso evita de forma confiável a reinicialização descontrolada da máquina ou partes móveis.
Os contatos 2NF são construídos com ruptura positiva e atendendo as normas de segurança (IEC/EN 60947-5-1).
Rearme:
Somente após a solução da situação perigosa é que a liberação manual deve ocorrer (botão na lateral do invólucro), liberando os contatos novamente e o processo de trabalho pode ser reiniciado pressionando o pedal até o ponto de pressão e comando.
Especificações Técnicas
| Características | |
|---|---|
| Modelo | F2-SU1ZSU1ZD/SU1Z UN |
| Código de Compra | 4482240006821 |
| Contatos elétricos | Pedal esquerdo: 2NF+2NA Pedal direito: 1NF+1NA |
| Conexão elétrica | A parafúso, entrada M20 |
| Dados Técnicos | |
| Confiabilidade mecânica B10d | 20×10^6 operações |
| Tensão nominal de isolamento | 400Vca |
| Corrente térmica (Ithe) | 10A |
| Tensão nominal de operação | 240Vca |
| Categoria de utilização | AC-15, Ue/Ie 240V/3A |
| Contatos de segurança | Com ruptura positiva Conforme IEC/EN 60947-5-1, anexo K |
| Corpo da pedaleira | Alumínio |
| Capa de proteção | Alumínio |
| Alavanca de pé | Poliéster (PA) |
| Temperatura de operação | de -30°C até +80°C |
| Força operacional (centro do pedal) 1º para 2º estágio |
≈ 10N |
| Ponto de pressão 2º para 3º estágio |
≈ 200N |
| Vida mecânica | Sem acionar o ponto de pressão: 10×10^6 operações; Com atuação do ponto de pressão: 1×106 operações |
| Frequência de comutação | máx. 50/min |
| Seção transversal do condutor | 0,5 … 1,5 mm² |
| Entrada de cabo | 1 x prensa-cabo M20x1,5 (faixa de aperto 6…12 mm); 2 x tampa cega M20 x 1,5 |
| Peso | ≈ 3,0kg |
| Proteção da carcaça | IP65 de acordo com IEC/EN 60529 |
| Segurança ISO 13849-1 | Até Ple / CAT.4, dependendo da arquitetura do sistema |
|---|---|
| Dados de segurança – uso anual MTTFd |
8 ciclos por hora / 24 horas por dia / 365 dias 356 anos |
| Operação de abertura positiva (contatos NC) | Tipos lineares 18N Tipos rotativos 0,4Nm Alavanca tipo mola Tipos 2N |
| Categoria de utilização | AC15 A300 240V 3A |
| Corrente mínima | 5V, 5mA, CC |
| Corrente térmica (Ith) | 10A |
| Tensão nominal de isolamento | 300Vca |
| Velocidade máxima de comutação | 250mm/seg |
| Frequência máxima de comutação | 6.000 operações por hora |
| Material do corpo | Aço fundido – Pintado de vermelho |
| Temperatura de operação | de -25°C até +80°C |
| Protecção da carcaça | IP67 (NEMA 6) |
| Conexão elétrica | Cabo 1.5mm² |
| Parafusos de fixação | 4xM5 |
