Energia Portátil – Analisador de Energia

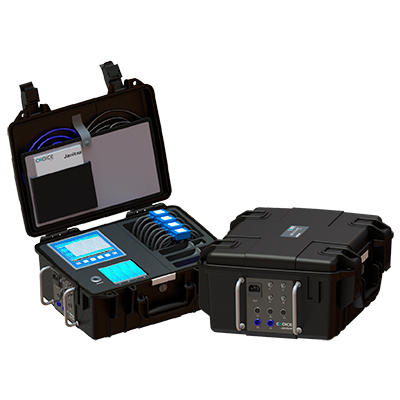

MRG 509 Flex BR – Display gráfico, Ethernet, Alim. 95-240 Vca, grande memória
Analisador portátil MRG 509 Flex BR de qualidade e medição de energia com dispositivo UMG 509. Acompanha 5 garras p/ medição de tensão (3L+N+PE), e 4 bobinas p/ medição de corrente (3L+N), configuráveis de 250-4000 A. Alimentação de 95-240 V AC. A abrangente memória com capacidade para até 10.000.000 de registros, seguindo as configurações padrão de memória e registro de 200 parâmetros com intervalo de integração de 10 minutos, atribui ao dispositivo uma autonomia de gravação superior a 8 meses, por exemplo.
Disponibiliza porta de comunicação Ethernet. Medição de harmônica até 40ª ordem, THD, desequilíbrio de tensão e corrente, transitórios, interrupções e variações de tensão de curta duração. Fonte de energia ininterrupta instalada no dispositivo é apresentada como um opcional, assim como disponibilização das entradas para monitoramento de corrente residual, e devem ser consultadas com a equipe comercial.
Características Técnicas
Os dispositivos de análise móvel de energia são simples de usar. Com os equipamentos da série MRG Flex, você tem medições seguras e facilitadas utilizando os analisadores portáteis de qualidade da Choice Energia. O MRG 509 Flex BR é um dispositivo multifuncional para integração em sistemas onde a instalação permanente não é viável, ou ainda para análises pontuais de energia, como consultorias e estudos de operação da rede.
As bobinas de corrente têm primário configurável numa faixa de 250 a 4000 A, e a memória de massa do dispositivo de 256 MB pode ser definida segundo as especificações de cada projeto. Desta forma é possível armazenar os dados por período determinado de análise e depois sincronizá-los no banco de dados do Software GridVis por meio do cabo Ethernet, sem que seja necessária uma estrutura de comunicação permanente.
Utilizado para análises pontuais de distúrbios elétricos, problemas com eventos e variações de tensão na rede elétrica, comparativos de medição de energia com outros medidores que já estejam em operação, entre outras aplicações.
Informações Adicionais
| MODELO | MRG 509 Flex |
|---|---|
| Sistemas trifásicos 4 fios com neutro aterrado | 417/ 720 V AC |
| Sistemas trifásicos 3 fios sem neutro aterrado | 600 V AC |
| Tensão Auxiliar | 95-240 V AC |
| Medição Tensão | 4 garras (3L+N) |
| Medição Corrente | 4 bobinas (3L+N) configuráveis de 100 à 4000 A |
| Harmônicos V/A | 40ª Ordem |
| THD de Tensão/ Corrente (%) | Sim |
| Flicker | – |
| Desequilíbrio de Tensão/ Corrente | Sim |
| Transientes | 50 µs |
| Interrupções (sag e swell) | 20 ms |
| Oscilografia V/ A | Sim |
| Precisão V/ A | 0,1% / 0,2 % |
| Classe A (EN 61000-4-30) | – |
| Lógica integrada | Jasic |
| Memória | 256 MB |
| Ethernet | Sim |
| Web-server/ e-mail | Sim |
| Modbus TCP/IP, RTU over Ethernet, SNMP | Sim |
| Observações | Periféricos e outras interfaces de comunicação estão inabilitados devido à instalação do dispositivo como analisador portátil. Caso seja necessário acesso à periféricos e fonte UPS, consultar opcional. |
