Descrição

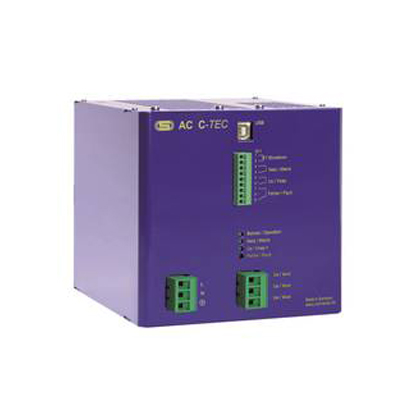

Fonte de alimentação UPS CA/CC com Ultracapacitores AC C TEC 2410-10
Fonte de alimentação UPS com ultra capacitor. Input: 100-240 Vca/ 100..230 Vcc. freq: 50..60 hz. Output: 24 vcc. Energia: 10 kj. máx corrente nominal de saída: 10 a. IP20, operação -20..50 graus C.
As fontes de alimentação com buffer da série AC C-TEC possuem ultra capacitores para armazenamento de energia no próprio encapsulamento. Durante a operação normal o capacitor é carregado pela rede AC. A carga DC é alimentada diretamente pela fonte. No caso de uma interrupção da fonte AC, a energia do ultra capacitor é livremente regulada. Com o conversor DC/DC, a carga é alimentada a partir da carga dos capacitores até chegar a situação de completa descarga. O tempo de backup depende do estado da carga no capacitor e da corrente de descarga.
A fonte de alimentação tem as seguintes características
- Livre de manutenção por conta da longa vida útil dos ultra capacitores;
- Microcontrolador baseado na carga e descarga dos ultra capacitores;
- Controle de operação e status da carga com contatos livres e LED;
- Capacidade de extensão com módulos de capacitores externos..
Especificações Técnicas
| Código J-Schneider | AC C-TEC 2410-10 |
|---|---|
| Tensão nominal de entrada | 100..240 V AC |
| 100..230 V DC | |
| Frequência nominal | 50..60 Hz ±6 % |
| Máx. corrente nominal de entrada | 1,11 A p/ 230 V AC 2,35 A p/ 110 V AC |
| Máx. corrente de inrush | 1,76 A |
| Máx. corrente nominal de saída | 10 A |
| Tensão nominal de saída (Operando conectado à rede) | 24,1 V DC ±2 % |
| Tensão de saída (utilizando backup de energia) | 23,5 V DC ±2 % |
| Energia | 10 kJ |
| Eficiência | >90 % |
| Operação em paralelo | Não |
| Operação em série | Não |
| Sistema de proteção | IP20 |
| Temperatura de operação | -20.. 50ºC |
| Temperatura de armazenamento | -20.. 60ºC |
| Umidade Relativa | 95% |
| Dimensões (mm) | 163 x 189 x138 |
| Peso | 3 kg |
| Comunicação USB | Soquete USB Padrão |
| Peso | 0,850 kg |
