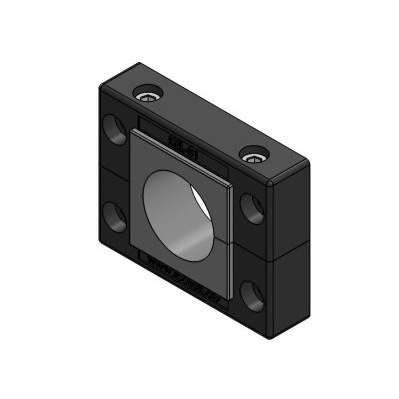

Estrutura de entrada de cabos KEL-B1 / KEL-B1 V2A
Divisão centralizada
O KEL clássico é um sistema de entrada de cabo dividido centralmente para direcionar cabos com conectores, fornecendo uma classificação IP54 / até UL Tipo 12.
O anel isolante KT com fenda correspondente ao diâmetro do cabo é colocado ao redor do cabo e inserido na estrutura de entrada do cabo. As estruturas de entrada de cabo dividido KEL correspondem exatamente às dimensões de corte dos conectores industriais padrão de 10, 16 e 24 pinos. Pode-se escolher um recorte de 36 mm ou 46 mm de altura, dependendo dos cabos que estão sendo encaminhados. O tamanho KEL-B corresponde às dimensões de corte dos instrumentos de medição de 46 × 46 mm.
Com base nos tamanhos de quadro KEL 16 e KEL 24, também existem versões estendidas com quadros intermediários adicionais disponíveis. Permitindo assim uma solução de roteamento rápida, fácil e econômica para até 120 cabos ou mangueiras.
Para a montagem / desmontagem sem ferramentas das estruturas de entrada de cabos, a estrutura de montagem instantânea KEL-SNAP pode ser usada.
Uma junta de borracha plana está incluída no envio.
Vantagens e benefícios
- A garantia em cabos pré-terminados permanece
- Retrofits, reparos e manutenção podem ser feitos de forma muito mais fácil e rápida
- Alta densidade de cabos, grande variedade de ilhós
- Alívio de tensão de acordo com EN 62444
- Alta estabilidade, resistente à vibração
- Forma que economiza espaço
- Densidade de cabo muito aumentada ao usar ilhós duplos ou quádruplos
Especificações Técnicas
| Parte No. | 42206 – Estrutura de entrada de cabos KEL-B1 / KEL-B1 V2A |
|---|---|
| EAN | 4,25127E+12 |
| PU | 10 |
| Para max. não. de cabos | 1 |
| Máx. diâmetro do cabo | 35 mm |
| Comprimento | 72 mm |
| Largura | 58 mm |
| Altura | 17 mm |
| Altura de montagem | 17 mm |
| Tamanho recortado | 46 × 46 mm |
| Nº de orifícios de parafuso | 4 |
| Diam. de orifícios de parafuso | 5,8 mm |
| Material de parafuso | Aço suave, galvanizado zincado |
| Adequado para ilhós | 1 x KT grande |
Tabela 02 – Ilhós grandes
| Ilhós | Indicado p/ | Tipo de ilhós | Tipo de cabo |
|---|---|---|---|
| AT-FL-M23 | M23 | IMAS-CONNECT adapt. Grande | |
| AT-KS | KS | IMAS-CONNECT adapt. Grande | |
| AT-M 12 × 1.0 | M12 × 1,0 | IMAS-CONNECT adapt. Grande | |
| AT-M 16 × 1,5 | M16 × 1,5 | IMAS-CONNECT adapt. Grande | |
| AT-M 20 × 1,5 | M20 × 1,5 | IMAS-CONNECT adapt. Grande | |
| AT-M 25 × 1,5 | M25 × 1,5 | IMAS-CONNECT adapt. Grande | |
| AT-PP | conector | IMAS-CONNECT adapt. Grande | |
| ATG gy | conector | KT grande (42×41,5x19mm) | |
| BTG gy (IP54) | fechado | KT grande (42×41,5x19mm) | Cabo redondo |
| KT 16 gy | 16 – 17 mm | KT grande (42×41,5x19mm) | Cabo redondo |
| KT 17 gy | 17 – 18 mm | KT grande (42×41,5x19mm) | Cabo redondo |
| KT 18 gy | 18 – 19 mm | KT grande (42×41,5x19mm) | Cabo redondo |
| KT 19 gy | 19 – 20 mm | KT grande (42×41,5x19mm) | Cabo redondo |
| KT 20 gy | 20 – 21 mm | KT grande (42×41,5x19mm) | Cabo redondo |
| KT 21 gy | 21 – 22 mm | KT grande (42×41,5x19mm) | Cabo redondo |
| KT 22 gy | 22 – 23 mm | KT grande (42×41,5x19mm) | Cabo redondo |
| KT 23 gy | 23 – 24 mm | KT grande (42×41,5x19mm) | Cabo redondo |
| KT 24 gy | 24 – 25 mm | KT grande (42×41,5x19mm) | Cabo redondo |
| KT 25 gy | 25 – 26 mm | KT grande (42×41,5x19mm) | Cabo redondo |
| KT 26 gy | 26 – 27 mm | KT grande (42×41,5x19mm) | Cabo redondo |
| KT 27 gy | 27 – 28 mm | KT grande (42×41,5x19mm) | Cabo redondo |
| KT 28 gy | 28 – 29 mm | KT grande (42×41,5x19mm) | Cabo redondo |
| KT 29 gy | 29 – 30 mm | KT grande (42×41,5x19mm) | Cabo redondo |
| KT 30 gy | 30 – 31 mm | KT grande (42×41,5x19mm) | Cabo redondo |
| KT 31 gy | 31 – 32 mm | KT grande (42×41,5x19mm) | Cabo redondo |
| KT 32 gy | 32 – 33 mm | KT grande (42×41,5x19mm) | Cabo redondo |
| KT 33 gy | 33 – 34 mm | KT grande (42×41,5x19mm) | Cabo redondo |
| KT 34 gy | 34 – 35 mm | KT grande (42×41,5x19mm) | Cabo redondo |
| KT-DPF-B gy | 4 – 18 mm | KT grande (42×41,5x19mm) | Cabo redondo |
| KT-DPF-C gy | 14 – 26 mm | KT grande (42×41,5x19mm) | Cabo redondo |
| KT-DT 1 | 1 – 6,5 mm | KT grande (42×41,5x19mm) | Cabo redondo |
| KT-DT 2 | 1 – 7,1 mm | KT grande (42×41,5x19mm) | Cabo redondo |
| KT-DT 3 | 1 – 6,5 mm | KT grande (42×41,5x19mm) | Cabo redondo |
| KT-DT 4 | 1 – 9,5 mm | KT grande (42×41,5x19mm) | Cabo redondo |
| KT-DT 5 | 1 – 14,5 mm | KT grande (42×41,5x19mm) | Cabo redondo |
| KT-SC | 5 – 28 mm | KT grande (42×41,5x19mm) | Cabo redondo |
| KTMB-G | 13 – 18 mm | KT grande (42×41,5x19mm) | Cabo redondo |
| KTMB-H | 18 – 23 mm | KT grande (42×41,5x19mm) | Cabo redondo |
| KTMB-I | 23 – 28 mm | KT grande (42×41,5x19mm) | Cabo redondo |
| KTMB-J | 28 – 33 mm | KT grande (42×41,5x19mm) | Cabo redondo |
| KTMB-K | 13 – 18 mm | KT grande (42×41,5x19mm) | Cabo redondo |
