Descrição

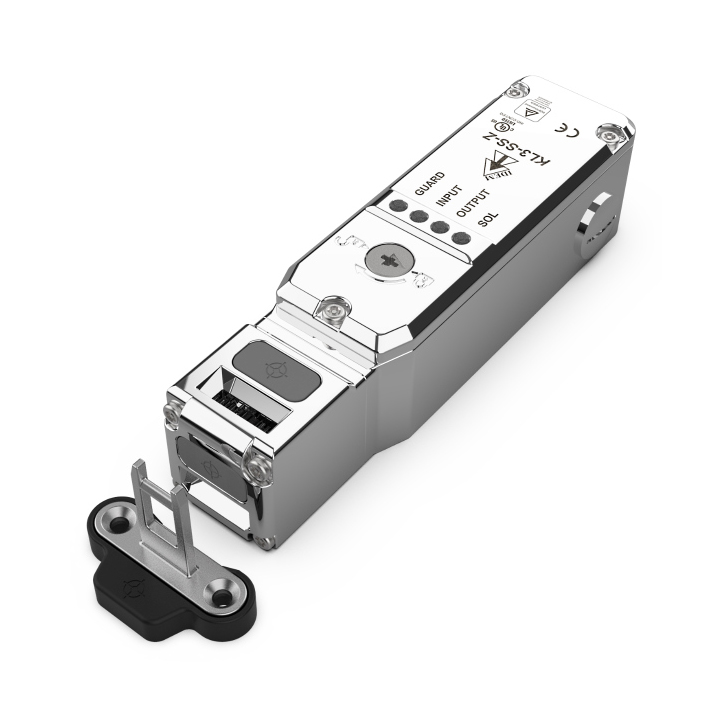

Chave de Segurança KL3-SS-Z-RR
A chave de segurança KL3-SS-Z-RR trabalha com atuação por lingueta codificada RFID e trava mecânica com capacidade de até 3000N de retenção, sua liberação é feita através da energização do solenoide em 24Vcc, 127Vca ou 220Vca (consulte modelos). Com função de liberação traseira, provendo segurança e possibilitando que indivíduos presos na zona de risco possam sair com facilidade. Seu design é robusto e confeccionado em AÇO INOX para aplicações que exigem higiene e lavagem constante da máquina, apresentando grau de proteção IP67 e IP69k. O cabeçote da KL3-SS-Z-RR conta com liberdade de rotação para facilitar a instalação e o monitoramento da proteção móvel ou fixa, fornecendo 8 posições possíveis de monitoramento em um único dispositivo.
Possui 2 contatos de segurança OSSD e 2 auxiliares, fornecendo a possibilidade de monitorar individualmente a lingueta e o solenoide de abertura, diagnóstico completo do dispositivo de forma simplificada. A chave apresenta ainda 4 Led’s de status, indicando solenoide energizado, RFID incorreto, tensão de entrada OK e chave em condição segura. A conexão elétrica do dispositivo pode ser feita através de borne a parafuso na chave ou com conetor M23x12 pinos. Nas aplicações de segurança apresenta categoria de segurança PLe/CAT.4, conforme ISO 13849-1.
Características
| Modelo | KL3-SS-Z-RR 456011HFZ |
|---|---|
| Código de Compra | 48240003160 |
| Contatos elétricos | 2 OSSD + 2NA |
| Conexão elétrica | A parafuso, entrada M20 |
Especificações Técnicas
| Confiabilidade mecânica B10d | 2,5×10^6 operações com carga de 100mA |
|---|---|
| Segurança ISO 13849-1 | Até Ple / CAT.4, dependendo da arquitetura do sistema |
| Dados de segurança – uso anual MTTFd |
8 ciclos por hora / 24 horas por dia / 365 dias 771 anos |
| Tensão do solenoide | 24Vcc +/- 10% |
| Potência do solenoide | 12W |
| Tensão de alimentação do LED | 24Vcc +/- 10% |
| Contatos de segurança | 24Vcc 200mA |
| Contatos auxiliares | 24Vcc 200mA |
| Detecção de RFID | 10mm Fecha 20mm Abre |
| Frequência de comutação | 1.0Hz Máximo |
| Tensão nominal de isolamento | 500Vca |
| Força de retenção | 3000N 300Kg |
| Raio mínimo de entrada do atuador | Standard 175mm Flexível 100mm |
| Material do corpo | Aço Inox |
| Temperatura de operação | de -25°C até +50°C |
| Proteção da carcaça | IP69K (NEMA PW12) IP67 (NEMA 6) |
| Resistência à vibração | IEC68-2-6 10-55Hz +1Hz |
| Parafusos de fixação | 4xM5 |
