Descrição

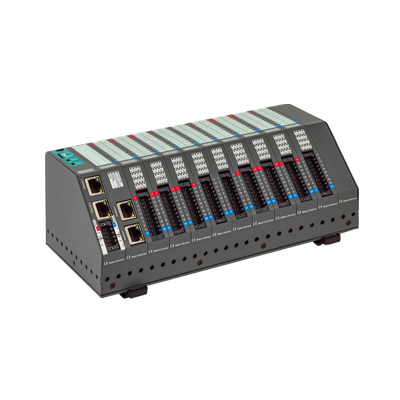

CLP de Automação CC311T-PNC-02
CLP C/ RACK P/11 EXP. 2xEthernet, Modbus, RS232, RS485, 2xProfinet IO, CAN
CLP de Automação Compacto com Rack para até 11 expansões e programável com Software TIA Portal e SimaticManager. Disponível nas versões de CPU T ou V, variando sua capacidade de processamento, protocolos de comunicação, portas RJ45 e disponibilidade de web-server.
Possibilidade de comunicação em Profinet IO-Controller, Ethernet S7/TCP/UDP, Profibus DP-M/S, Modbus RTU/TCP, CANopen, RS232 e RS485.
O CLP CC311V/T é ideal para aplicações de médio porte, oferecendo possibilidade de controles simples e complexos onde uma rápida resposta de trabalho é exigida. Sua grande volatilidade permite abranger os principais protocolos de comunicação por rede existentes no mercado e viabiliza todos os layouts de rede existentes na indústria.
Especificações Técnicas
| Modelo | CC311V-0-03 | CC311V-DPM-03 | CC311V-DPS-03 | CC311T-0-02 | CC311T-PNC-02 |
|---|---|---|---|---|---|
| Código de Compra | 448240006159 | 448240006160 | 448240006161 | 448240006162 | 448240006163 |
| Dimensões LxhxP (mm) | 240 x 116,5 x 98 | 240 x 116,5 x 98 | 240 x 116,5 x 98 | 240 x 116,5 x 98 | 240 x 116,5 x 98 |
| Peso (g) | 900 | 900 | 900 | 900 | 900 |
| Fixação | Trilho DIN de 35mm | Trilho DIN de 35mm | Trilho DIN de 35mm | Trilho DIN de 35mm | Trilho DIN de 35mm |
| Grau de Proteção | IP41 | IP41 | IP41 | IP41 | IP41 |
| Temperatura de Operação (ºC) | -20°C … +60°C | -20°C … +60°C | -20°C … +60°C | -20°C … +60°C | -20°C … +60°C |
| Conector elétrico | Mola para cabo 1,5mm² (Removível) |
Mola para cabo 1,5mm² (Removível) |
Mola para cabo 1,5mm² (Removível) |
Mola para cabo 1,5mm² (Removível) |
Mola para cabo 1,5mm² (Removível) |
| Tensão de Operação | 24Vcc (11…30Vcc) | 24Vcc (11…30Vcc) | 24Vcc (11…30Vcc) | 24Vcc (11…30Vcc) | 24Vcc (11…30Vcc) |
| Consumo | 485mA | 485mA | 485mA | 485mA | 1000mA |
| Digital I/O | max. 176 entradas digitais (24V) ou 66 contador (5V / 24V / RS422) max. 176 saídas digitais (24V / 0,5A) ou 44 relés (230V / 3A) |
max. 176 entradas digitais (24V) ou 66 contador (5V / 24V / RS422) max. 176 saídas digitais (24V / 0,5A) ou 44 relés (230V / 3A) |
max. 176 entradas digitais (24V) ou 66 contador (5V / 24V / RS422) max. 176 saídas digitais (24V / 0,5A) ou 44 relés (230V / 3A) |
max. 176 entradas digitais (24V) ou 66 contador (5V / 24V / RS422) max. 176 saídas digitais (24V / 0,5A) ou 44 relés (230V / 3A) |
max. 160 entradas digitais (24V) ou 60 contador (5V / 24V / RS422) max. 160 saídas digitais (24V / 0,5A) ou 40 relés (230V / 3A) |
| Analog I/O | max. 88 entradas analógicas (U / I / PT) ou 44 saídas analógicas (U / I) max. 44 medições de corrente e 33 de tensão por E-Mess-UI |
max. 88 entradas analógicas (U / I / PT) ou 44 saídas analógicas (U / I) max. 44 medições de corrente e 33 de tensão por E-Mess-UI |
max. 88 entradas analógicas (U / I / PT) ou 44 saídas analógicas (U / I) max. 44 medições de corrente e 33 de tensão por E-Mess-UI |
max. 88 entradas analógicas (U / I / PT) ou 44 saídas analógicas (U / I) | max. 80 entradas analógicas (U / I / PT) ou 40 saídas analógicas (U / I) |
| Memória de Trabalho (memória de carga com bateria) | 512kB (256kB remanescentes) | 512kB (256kB remanescentes) | 512kB (256kB remanescentes) | 1MB (512kB remanescentes) | 1MB (512kB remanescentes) |
| Memória de carga | 2MB de memória flash | 2MB de memória flash | 2MB de memória flash | 8MB de memória flash | 8MB de memória flash |
| Memória para visualização | 4MB de memória flash | 4MB de memória flash | 4MB de memória flash | 48MB de memória flash | 48MB de memória flash |
| Memória externa | MicroSD, até no máx. 8 Gbyte | MicroSD, até no máx. 8 Gbyte | MicroSD, até no máx. 8 Gbyte | MicroSD, até no máx. 8 Gbyte | MicroSD, até no máx. 8 Gbyte |
| OB, FC, FB, DB Dados Lokal Número de entradas e saídas Imagem do processo Número de Merkerbytes Número de Taktmerker Número de temporizador, contador Profundidade de aninhamento |
1,024 cada 32kByte (2kByte por bloco) 2.048 Byte em cada caso (16.384 Bit) endereçável 2.048 Byte em cada caso (o conjunto padrão é 128 Byte) 2.048 (remanence ajustável, o valor padrão é 0..15) 8 (1 Merkerbyte) 256 em cada caso (cada remanence ajustável, o valor padrão é 0) Até 16 blocos de código |
1,024 cada 32kByte (2kByte por bloco) 2.048 Byte em cada caso (16.384 Bit) endereçável 2.048 Byte em cada caso (o conjunto padrão é 128 Byte) 2.048 (remanence ajustável, o valor padrão é 0..15) 8 (1 Merkerbyte) 256 em cada caso (cada remanence ajustável, o valor padrão é 0) Até 16 blocos de código |
1,024 cada 32kByte (2kByte por bloco) 2.048 Byte em cada caso (16.384 Bit) endereçável 2.048 Byte em cada caso (o conjunto padrão é 128 Byte) 2.048 (remanence ajustável, o valor padrão é 0..15) 8 (1 Merkerbyte) 256 em cada caso (cada remanence ajustável, o valor padrão é 0) Até 16 blocos de código |
2.048 cada 32kByte (2kByte por bloco) 4.096 Byte em cada caso (32.769 Bit) endereçável 4.096 Byte em cada caso (o conjunto padrão é 128 Byte) 4.096 (remanence ajustável, o valor padrão é 0..15) 8 (1 Merkerbyte) 512 em cada caso (cada remanence ajustável, o valor padrão é 0) Até 16 blocos de código |
2.048 cada 32kByte (2kByte por bloco) 4.096 Byte em cada caso (32.769 Bit) endereçável 4.096 Byte em cada caso (o conjunto padrão é 128 Byte) 4.096 (remanence ajustável, o valor padrão é 0..15) 8 (1 Merkerbyte) 512 em cada caso (cada remanence ajustável, o valor padrão é 0) Até 16 blocos de código |
| Relógio de tempo real contador de horas decorrido |
sim (relógio de hardware com suporte ao acumulador) 1 (32 bits, resolução 1h) |
sim (relógio de hardware com suporte ao acumulador) 1 (32 bits, resolução 1h) |
sim (relógio de hardware com suporte ao acumulador) 1 (32 bits, resolução 1h) |
sim (relógio de hardware com suporte ao acumulador) 1 (32 bits, resolução 1h) |
sim (relógio de hardware com suporte ao acumulador) 1 (32 bits, resolução 1h) |
| Linguagem do programa Sistema de programa |
STEP 7® – AWL, KOP, FUP, S7-SCL e S7-Graph da Siemens SIMATIC® Manager da Siemens ou produtos compatíveis |
STEP 7® – AWL, KOP, FUP, S7-SCL e S7-Graph da Siemens SIMATIC® Manager da Siemens ou produtos compatíveis |
STEP 7® – AWL, KOP, FUP, S7-SCL e S7-Graph da Siemens SIMATIC® Manager da Siemens ou produtos compatíveis |
STEP 7® – AWL, KOP, FUP, S7-SCL e S7-Graph da Siemens SIMATIC® Manager da Siemens ou produtos compatíveis |
STEP 7® – AWL, KOP, FUP, S7-SCL e S7-Graph da Siemens SIMATIC® Manager da Siemens ou produtos compatíveis |
| Sistema operacional Unidade de programa p/ referência |
Compatível com S7-300® da Siemens CPU CPU 315-2PNDP |
Compatível com S7-300® da Siemens CPU CPU 315-2PNDP |
Compatível com S7-300® da Siemens CPU CPU 315-2PNDP |
Compatível com S7-300® da Siemens CPU 315-2DP/PN (firmware 6ES7 315-2EH14-0AB0 V3.1 Siemens) |
Compatível com S7-300® da Siemens CPU 315-2DP/PN (firmware 6ES7 315-2EH14-0AB0 V3.1 Siemens) |
| Interfaces seriais (protocolos) | COM1: RS232 (ASCII livre) COM2: RS485 (ASCII livre, Modbus-RTU) |
COM1: RS232 (ASCII livre) COM2: RS485 (ASCII livre, Modbus-RTU) |
COM1: RS232 (ASCII livre) COM2: RS485 (ASCII livre, Modbus-RTU) |
COM1: RS232 (ASCII livre) COM2: RS485 (ASCII livre, Modbus-RTU) |
COM1: RS232 (ASCII livre) COM2: RS485 (ASCII livre, Modbus-RTU) |
| Ethernet (protocolos) | Ethernet: 10/100 MBit com partes da funcionalidade CP343 (RFC1006, TCP, UDP, Modbus-TCP) |
Ethernet: 10/100 MBit com partes da funcionalidade CP343 (RFC1006, TCP, UDP, Modbus-TCP) |
Ethernet: 10/100 MBit com partes da funcionalidade CP343 (RFC1006, TCP, UDP, Modbus-TCP) |
2x Ethernet: (switch ou portas separadas): 10/100 MBit com partes da funcionalidade CP343 (RFC1006, TCP, UDP, Modbus-TCP) |
2x Ethernet: (switch ou portas separadas): 10/100 MBit com partes da funcionalidade CP343 (RFC1006, TCP, UDP, Modbus-TCP) |
| CAN (protocolos) | Telegramas CAN (Camada 2), compatíveis com o CANopen® mestre / escravo 10 kBaud … 1 Mbaud |
Telegramas CAN (Camada 2), compatíveis com o CANopen® mestre / escravo 10 kBaud … 1 Mbaud |
Telegramas CAN (Camada 2), compatíveis com o CANopen® mestre / escravo 10 kBaud … 1 Mbaud |
Telegramas CAN (Camada 2), compatíveis com o CANopen® mestre / escravo 10 kBaud … 1 Mbaud |
Telegramas CAN (Camada 2), compatíveis com o CANopen® mestre / escravo 10 kBaud … 1 Mbaud |
| Profinet | 2x Profinet IO Controller | ||||
| Profibus | Profibus DP V0 mestre 9,6kBaud … 12 MBaud | Profibus DP V0 escravo 9,6kBaud … 12 MBaud | |||
| Cartão de expansão | 11 slots | 11 slots | 11 slots | 11 slots | 10 slots |
| Observação | Os dados do programa S7 são mantidos na memória flash (Flash) e os dados do processo S7 são mantidos na memória RAM da bateria (SRAM) e não no cartão Micro-SD. Isso é apenas para arquivamento e backup. |
||||
