Descrição

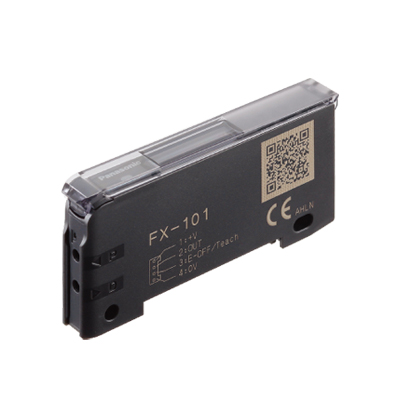

Amplificador de Fibra FX-101P-CC2
- Número de produto: FX-101P-CC2
- Produtos: Sensor de fibra digital
- Detalhes: Tipo padrão [Conjunto de cabos]
- Nome do Produto: Sensor de fibra digital FX-100
Especificações Técnicas
| Item | Especificações |
|---|---|
| Número de produto | FX-101P-CC2 |
| Número da peça | FX-101P-CC2 |
| Conformidade com a diretiva de marcação CE | Diretiva EMC, Diretiva RoHS |
| Tensão de alimentação | 12 a 24 V DC mais ou menos 10% Ondulação PP 10% ou menos |
| Consumo de energia | Operação normal: 720 mW ou menos (Consumo de corrente 30 mA ou menos na tensão de alimentação de 24 V) Modo ECO: 600 mW ou menos (Consumo de corrente 25 mA ou menos na tensão de alimentação de 24 V) |
| Resultado | Transistor de coletor aberto PNP – Corrente máxima da fonte: 100 mA – Tensão aplicada: 30 V DC ou menos (entre saída e + V) – Tensão residual: 1,5 V ou menos (a corrente da fonte 100 mA) |
| Saída: operação de saída | Selecionável Light-ON ou Dark-ON, no modo SET |
| Saída: proteção contra curto-circuito | Incorporado |
| Entrada externa | Entrada sem contato PNP – Condição do sinal Alto: +4 V a + V CC (Corrente de dissipador de 0,5 a 3 mA) Baixo: 0 a +0,6 V CC ou Aberto – Impedância de entrada: 10 kOhm aprox. |
| Tempo de resposta | Freqüência de emissão 0: 250 micro s ou menos (configuração padrão de fábrica) Freqüência de emissão 1: 450 micro s ou menos Freqüência de emissão 2: 500 micro s ou menos Freqüência de emissão 3: 600 micro s ou menos |
| Configuração de sensibilidade | Ensino de 2 pontos / Ensino de limite / Ensino totalmente automático |
| Indicador de operação | LED laranja (acende quando a saída está ligada) |
| Tela digital | 4 dígitos (verde) + 4 dígitos (vermelho) na tela LCD |
| Função de ajuste de sensibilidade fina | Incorporado |
| Função de temporizador | Temporizador de atraso de ativação / desativação, selecionável ou eficaz ou ineficaz [Período do temporizador: 1 ms, 5 ms, 10 ms, 20 ms, 40 ms, 50 ms, 50 ms, 100 ms, 500 ms, 1.000 ms] |
| Função de ajuste da quantidade de emissão | Configuração de 3 níveis + Auto (da produção em dezembro de 2007) |
| Função de prevenção de interferências | Método de seleção de frequência de emissão incorporada (Funções na frequência de emissão 1, 2 ou 3) (Nota) Ao usar a função de prevenção de interferências, defina as frequências de emissão dos amplificadores a serem cobertos pela função de prevenção de interferências com diferentes valores de frequência. No entanto, a função de prevenção de interferências não opera na frequência de emissão 0 (configuração padrão de fábrica). |
| Temperatura ambiente | –10 a +55 ℃ +14 a +131 ℉ (se 4 a 7 unidades forem montadas juntas: –10 a +50 ℃ +14 a +122 ℉ , se 8 a 16 unidades forem montadas juntas: –10 a + 45 ℃ +14 a +113 ℉ ) (Não é permitida condensação ou formação de gelo), Armazenamento: –20 a +70 ℃ –4 a +158 ℉ |
| Umidade ambiente | 35 a 85% de UR, Armazenamento: 35 a 85% de UR |
| Iluminação ambiente | Luz incandescente: 3.000 lx ou menos na face receptora de luz |
| Resistência à tensão | 1.000 V CA por um min. entre todos os terminais de alimentação conectados juntos e o gabinete (Nota) A resistência à tensão e os valores de resistência de isolamento dados na tabela acima são apenas para o amplificador. |
| Resistência de isolamento | 20 MOhm, ou mais, com megômetro de 250 V CC entre todos os terminais de alimentação conectados juntos e ao gabinete (Nota) A resistência à tensão e os valores de resistência de isolamento fornecidos na tabela acima são apenas para o amplificador. |
| Resistência à vibração | Frequência de 10 a 150 Hz, 0,75 mm 0,030 em dupla amplitude nas direções X, Y e Z por duas horas cada |
| Resistência ao choque | Aceleração de 98 m / s2 (10 G aprox.) Nas direções X, Y e Z cinco vezes cada |
| Elemento emissor (modulado) | LED vermelho (comprimento de onda de pico de emissão: 643 nm 0,025 mil ) |
| Material | Gabinete: Policarbonato Interruptor de chave: Policarbonato Alavanca de bloqueio de fibra: PBT |
| Método de conexão | Conector (Nota) O cabo conectado ao conector CN-14A-C2 não está conectado aos modelos que não possuem ” -CC2 ” no final dos modelos. Certifique-se de usar o cabo opcional conectado ao conector CN-14A (-R ) -Cx ou o conector CN-14A ou um conector fabricado pela JST Mfg., Ltd. (contato: SPHD-001T-P0.5, invólucro: PAP-04V-S). |
| Comprimento do cabo | É possível um comprimento total de até 100 m com 328.084 pés com cabo de 0,3 mm 2 ou mais. |
| Peso | Peso líquido: 15 g aprox. Peso bruto: 75 g aprox. |
| Acessório | FC-FX-1 (tampa de proteção): 1 pc. (Nota) CN-14A-C2 (cabo conectado ao conector, 2 m 6,562 pés de comprimento): 1 pc. (Nota) A capa de proteção FC-FX-1 foi anexada à produção em julho de 2011. |
