Descrição

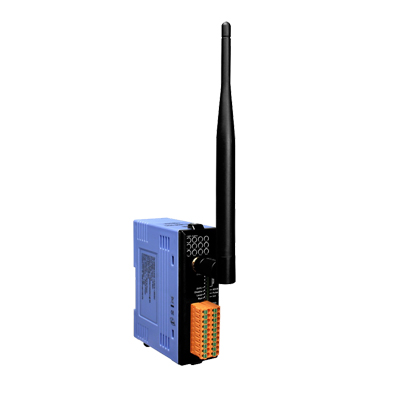

ZT-2060-IOG, Módulo de grupo de I/O ZigBee (conexão de par) com entrada digital isolada de 6 canais e saída de relé de 4 canais (Coordenador ZigBee e Roteador ZigBee)
A série ZT-20xx-IOG (referida como ZT-IOG) é uma série de módulos de comunicação sem fio ZigBee com canais de entrada e saída digital. O “IOG” no ZT-IOG é a abreviação do Grupo de E / S e significa os módulos de E / S de conexão de par multi-para-multi.
O módulo ZT-2060-IOG é uma das séries ZT-20xx-IOG que fornece 6 canais de entrada digital e 4 canais de saída a relé. O usuário pode configurá-lo facilmente como um Coordenador ZigBee ou um Roteador ZigBee através de comutadores externos.
O Coordenador do ZigBee servirá como um centro de processamento e distribuição de mensagens. Em outras palavras, desde que qualquer DI de qualquer módulo ZT-IOG altere seu estado do canal, ele imediatamente acionará um evento e o carregará no ZigBee Coordinator para atualização de cálculos lógicos de E / S para determinar os estados de saída DO do ZT- Sistema IOG. Em seguida, o ZigBee Coordinator transmitirá uma mensagem periodicamente para todos os módulos do ZT-IOG ZigBee Router para sincronizar todos os estados do canal DO para obter a função de conexão de par de E / S multi-para-multi.
Especificações Técnicas
| Entrada digital | |
|---|---|
| Canais de entrada | 6 |
| Tipos de entrada | Contato isolado e úmido (pia / fonte) |
| Nível de entrada | |
| No nível de tensão | +3,5 V DC ~ +30 V DC |
| Nível de tensão desligada | Máx. +1 V DC |
| Impedância de entrada | 3 kΩ, 0,33 W |
| Saída de relê | |
| Canais de saída | 4 |
| Tipos de saída | Relê de potência, Forma A |
| Avaliação do contato | 5 A @ (250 V CA / 30 V CC ) |
| Máx. Tensão de contato | 270 V CA / 125 V CC |
| Tempo de Liberação | Máx. 5 ms na tensão nominal |
| Resistência | |
| Elétrico | Carga Resistiva: 100.000 ops. min. (10 operações / minuto) |
| Mecânico | Sem carga: 20.000.000 de operações. min. (300 operações / minuto) |
| Resistência de isolamento | Min. 1000M Ω a 500 V DC |
| Força de pico | 5.080 V (1,2 / 50us) |
| Interface de comunicação | |
| Padrões sem fio | ZigBee 2007 Pro |
| Potência de transmissão | 11 dBm (padrão, certificado pela FCC); Máx. 19 dBm |
| Antena de 2,4 GHz | 5 dBi Omni direcional |
| Faixa de transmissão (LoS) | 700 m (típico) |
| Máx. Escravos em uma rede ZigBee | 255 |
| Indicadores LED | |
| Poder | 1 LED, vermelho |
| ZigBee Comunicação | 1 LED, verde |
| Entrada e Saída Digital | 6 LEDs verdes para entrada digital |
| 4 LEDs vermelhos para saída a relé | |
| Isolamento | |
| Isolado dentro do módulo, campo a lógica | 2500 V DC |
| Proteção EMS | |
| ESD (IEC 61000-4-2) | Contato de 4 kV para linha de alimentação, linha de comunicação e cada canal, ar de 8 kV para ponto aleatório |
| EFT (IEC 61000-4-4) | 4 kV para linha de energia |
| Poder | |
| Faixa de tensão de entrada | +10 V DC ~ +30 V DC |
| Consumo de energia | Máx. 1,4 W |
| Mecânico | |
| Inflamabilidade | Materiais retardadores de fogo (nível UL 94V-0) |
| Dimensões (C x L x A) | 94 mm x 33 mm x 110 mm |
| Instalação | Trilho DIN |
| Meio Ambiente | |
| Temperatura de operação | -25 ~ + 75 ° C |
| Temperatura de armazenamento | -30 ~ + 80 ° C |
| Umidade relativa | 10 ~ 90% RH, sem condensação |
