Descrição

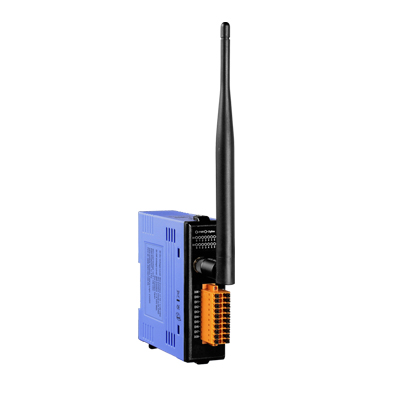

ZT-2055, Entrada digital isolada sem fio de 8 canais e módulo de saída digital isolada de 8 canais
O ZT-2055 oferece 8 canais isolados para entrada digital e 8 canais isolados para saída digital. A entrada digital do tipo coletor ou fonte pode ser selecionada através de conexões de fio. Todos os canais de entrada digital também podem ser usados como contadores de 16 bits. O ZT-2055 suporta saída do tipo fonte com proteção contra curto-circuito. Existem opções para configurar valores de saída digital seguros e de inicialização.
O ZT-2055 possui 16 indicadores LED para exibir o status do canal e possui proteção ESD de 4 kV e isolamento intra-módulo de 2500 V DC . Os usuários podem configurar facilmente as configurações de endereço, protocolo, soma de verificação, ZB-PID e canal ZB do módulo usando uma combinação de comutadores DIP e rotativos.
Automação Predial, Automação Industrial, Automação de Máquinas, Manutenção Remota, Diagnóstico Remoto, Equipamento de Teste.
Especificações Técnicas
| Entrada / Contador Digital | |
|---|---|
| Canais de entrada | 8 |
| Tipos de entrada | |
| Contato seco | Fonte |
| Contato molhado | Pia / Fonte |
| Contato molhado | |
| No nível de tensão | +10 V DC ~ +50 V DC |
| Nível de tensão desligada | Máx. +4 V DC |
| Contato seco | |
| No nível de tensão | Perto de GND |
| Nível de tensão desligada | Aberto |
| Distância efetiva para contato seco | Máx. 500 metros |
| Contador | |
| Máx. Contagem | 16 bits (65535) |
| Máx. Freqüência de entrada | 100 Hz |
| Min. Largura do pulso | 5 ms |
| Impedância de entrada | 10 KΩ |
| Proteção contra sobretensão | ± 70 V DC |
| Saída digital | |
| Canais de saída | 8 |
| Tipos de saída | Coletor aberto |
| Pia / fonte (NPN / PNP) | Pia |
| Tensão de carga | +3,5 ~ 50 V DC |
| Máx. Corrente de carga | 650 mA / canal |
| Proteção contra sobretensão | 60 V DC |
| Proteção de sobrecarga | 1,4 A (com proteção contra curto-circuito) |
| Valor de inicialização | Sim, programável |
| Valor seguro | Sim, programável |
| Interface de comunicação | |
| Padrões sem fio | ZigBee 2007 Pro |
| Potência de transmissão | 11 dBm (certificado pela FCC) (máx. 19 dBm) |
| Antena de 2,4 GHz | 5 dBi Omni direcional |
| Faixa de transmissão (LoS) | 700 m (típico) |
| Certificação | ID da FCC / FCC, CE (RED excluído) |
| Máx. Escravos em uma rede ZigBee | 255 |
| Protocolos | Suporta protocolos DCON e Modbus RTU |
| Cão de guarda duplo | Sim, módulo (1,6 segundos), comunicação (programável) |
| Indicadores LED | |
| Poder | 1 LED, vermelho |
| ZigBee Comunicação | 1 LED, verde |
| Entrada e Saída Digital | 8 LEDs verdes para entrada digital |
| 8 LEDs vermelhos para saída digital | |
| Isolamento | |
| Isolado dentro do módulo, campo a lógica | 2500 V DC |
| Proteção EMS | |
| ESD (IEC 61000-4-2) | Contato de 4 kV para linha de alimentação, linha de comunicação e cada canal, ar de 8 kV para ponto aleatório |
| EFT (IEC 61000-4-4) | 4 kV para linha de energia |
| Onda | 3 kV para linha de energia |
| Poder | |
| Faixa de tensão de entrada | +10 V DC ~ +30 V DC |
| Consumo de energia | Máx. 2,5 W |
| Mecânico | |
| Inflamabilidade | Materiais retardadores de fogo (nível UL 94V-0) |
| Dimensões (C x L x A) | 96 mm x 33 mm x 110 mm |
| Instalação | Trilho DIN |
| Meio Ambiente | |
| Temperatura de operação | -25 ~ + 75 ° C |
| Temperatura de armazenamento | -30 ~ + 80 ° C |
| Umidade relativa | 10 ~ 90% RH, sem condensação |
