Descrição

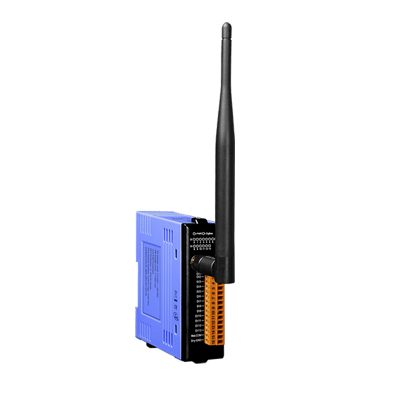

ZT-2053, Módulo de entrada digital isolado sem fio de 14 canais
O ZT-2053 oferece 14 canais de entrada digital que podem ser usados para contato seco ou úmido. Sua distância efetiva para contato seco é de até 500 metros. Todos os canais podem ser usados como contadores de 16 bits. O ZT-2053 inclui 14 indicadores LED para exibir o status do canal, além de proteção ESD de 4 kV e isolamento intra-módulo de 3750 Vrms.
Os usuários podem facilmente configurar as configurações de endereço, protocolo, soma de verificação, ZB-PID e canal ZB do módulo usando uma combinação de comutadores rotativos e DIP.
Automação Predial, Automação Industrial, Automação de Máquinas, Manutenção Remota, Diagnóstico Remoto, Equipamento de Teste.
Especificações Técnicas
| Entrada digital | |
|---|---|
| Canais de entrada | 14 |
| Contato seco (pia) | No nível de tensão: próximo a GND |
| Off Nível de tensão: Aberto | |
| Distância efetiva para contato seco: máx. 500 m | |
| Contato Molhado (Pia / Fonte) | No nível de tensão: +3,5 V DC ~ +30 V DC |
| Nível de tensão desligado: máx. +1 V DC | |
| Impedância de entrada | 3 kΩ, 0,33 W |
| Contador | Canais: 14 |
| Máx. Contagem: 16 bits (65535) | |
| Máx. Frequência de entrada: 100 Hz | |
| Min. Largura de pulso: 5 ms | |
| Interface de comunicação | |
| Padrões sem fio | ZigBee 2007 Pro |
| Potência de transmissão | 11 dBm (certificado pela FCC) (máx. 19 dBm) |
| Antena de 2,4 GHz | 5 dBi Omni direcional |
| Faixa de transmissão (LoS) | 700 m (típico) |
| Certificação | ID da FCC / FCC, CE (RED excluído) |
| Máx. Escravos em uma rede ZigBee | 255 |
| Protocolos | Suporta protocolos DCON e Modbus RTU |
| Indicadores LED | |
| Poder | 1 LED, vermelho |
| ZigBee Comunicação | 1 LED, verde |
| Entrada digital | 14 LEDs, verdes |
| Isolamento | |
| Isolado dentro do módulo, campo a lógica | 3750 V DC |
| Proteção EMS | |
| ESD (IEC 61000-4-2) | Contato de 4 kV para linha de alimentação, linha de comunicação e cada canal, ar de 8 kV para ponto aleatório |
| EFT (IEC 61000-4-4) | 4 kV para potência |
| Surto (IEC 61000-4-5) | 3 kV para potência |
| Poder | |
| Faixa de tensão de entrada | +10 V DC ~ +30 V DC |
| Consumo de energia | Máx. 0,72 W |
| Mecânico | |
| Inflamabilidade | Materiais retardadores de fogo (nível UL 94V-0) |
| Dimensões (C x L x A) | 87 mm x 33 mm x 110 mm |
| Instalação | Trilho DIN |
| Meio Ambiente | |
| Temperatura de operação | -25 ~ + 75 ° C |
| Temperatura de armazenamento | -30 ~ + 80 ° C |
| Umidade relativa | 10 ~ 90% RH, sem condensação |
