Descrição

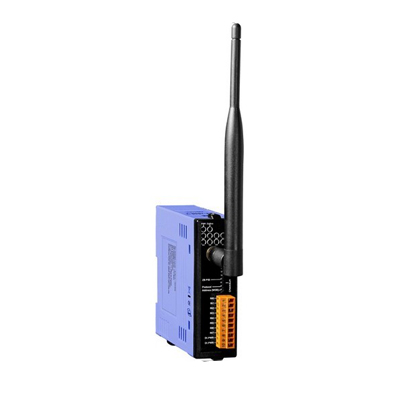

ZT-2052, Módulo de entrada digital isolado sem fio de 8 canais com contadores de 16 bits
O ZT-2052 oferece 8 canais de entrada digital, cada um com isolamento de fotoacoplador. Além disso, você pode escolher a entrada do tipo coletor ou do tipo de fonte através de conexões de fio. Todos os canais podem ser usados como contadores de 16 bits. O ZT-2052 possui 8 indicadores LED para exibir o status do canal e também inclui proteção ESD de 4 kV e isolamento intra-módulo de 3000 V DC .
Os usuários podem configurar facilmente as configurações de endereço, protocolo, soma de verificação, ZB-PID e canal ZB do módulo usando uma combinação de comutadores DIP e rotativos.
Automação Predial, Automação Industrial, Automação de Máquinas, Manutenção Remota, Diagnóstico Remoto, Equipamento de Teste.
Especificações Técnicas
| Entrada digital | |
|---|---|
| Canais de entrada | 8 |
| Contato Molhado (Pia / Fonte) | |
| No nível de tensão | +3,5 V DC ~ +30 V DC |
| Nível de tensão desligada | Máx. 1 V DC |
| Impedância de entrada | 3 kΩ, 0,33 W |
| Contador | |
| Canais | 8 |
| Máx. Contagem | 16 bits (65535) |
| Máx. Freqüência de entrada | 100 Hz |
| Min. Largura do pulso | 5 ms |
| Proteção ESD | Contato de +/- 4 kV para cada canal |
| Interface de comunicação | |
| Padrões sem fio | ZigBee, IEEE 802.15.4 |
| Potência de transmissão | 11 dBm |
| Antena de 2,4 GHz | 5 dBi Omni direcional |
| Faixa de transmissão (LoS) | 700 m (típico) |
| Certificação | ID da FCC / FCC, CE (RED excluído) |
| Máx. Escravos em uma rede ZigBee | 255 |
| Protocolos | Suporta protocolos DCON e Modbus RTU |
| Indicadores LED | |
| Poder | 1 LED, vermelho |
| ZigBee Comunicação | 1 LED, verde |
| Entrada digital | 8 LEDs, verde |
| Isolamento | |
| Isolado dentro do módulo, campo a lógica | 3000 Vrms |
| Poder | |
| Faixa de tensão de entrada | +10 V DC ~ +30 V DC |
| Consumo de energia | Máx. 1 W |
| Mecânico | |
| Inflamabilidade | Materiais retardadores de fogo (nível UL 94V-0) |
| Dimensões (C x L x A) | 88 mm x 33 mm x 110 mm |
| Instalação | Trilho DIN |
| Meio Ambiente | |
| Temperatura de operação | -25 ~ + 75 ° C |
| Temperatura de armazenamento | -30 ~ + 80 ° C |
| Umidade relativa | 10 ~ 90% RH, sem condensação |
