Descrição

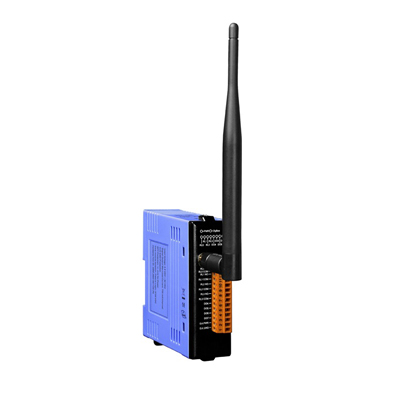

ZT-2043, Módulo de saída digital isolado sem fio de 14 canais
O ZT-2043 oferece 14 canais de saída digital do tipo coletor com proteção contra curto-circuito. Todos os canais possuem isolamento de casal de fotos. O ZT-2043 inclui 14 indicadores LED para exibir o status do canal DO. Proteção ESD de 4 kV e isolamento intra-módulo de 3750 V DC são o padrão.
Os usuários podem configurar facilmente as configurações de endereço, protocolo, soma de verificação, ZB-PID e canal ZB do módulo usando uma combinação de comutadores DIP e rotativos.
Automação Predial, Automação Industrial, Automação de Máquinas, Manutenção Remota, Diagnóstico Remoto, Equipamento de Teste.
Especificações Técnicas
| Saída digital | |
|---|---|
| Canais de saída | 14 (Pia) |
| Tipos de saída | Coletor aberto isolado |
| Máx. Corrente de carga | 700 mA / canal |
| Tensão de carga | +5 V DC ~ +50 V DC |
| Proteção reversa de energia externa e proteção contra curto-circuito | sim |
| Proteção limitada atual | 1.1 A |
| Valor de inicialização | sim |
| Valor seguro | sim |
| Interface de comunicação | |
| Padrões sem fio | ZigBee 2007 Pro |
| Potência de transmissão | 11 dBm (certificado pela FCC) (máx. 19 dBm) |
| Antena de 2,4 GHz | 5 dBi Omni direcional |
| Faixa de transmissão (LoS) | 700 m (típico) |
| Certificação | ID da FCC / FCC, CE (RED excluído) |
| Máx. Escravos em uma rede ZigBee | 255 |
| Protocolos | Suporta protocolos DCON e Modbus RTU |
| Cão de guarda duplo | Sim, módulo (1,6 segundos), comunicação (programável) |
| Indicadores LED | |
| Poder | 1 LED, vermelho |
| ZigBee Comunicação | 1 LED, verde |
| Saída digital | 14 LEDs, vermelhos |
| Isolamento | |
| Isolado dentro do módulo, campo a lógica | 3750 V DC |
| Proteção EMS | |
| ESD (IEC 61000-4-2) | Contato de 4 kV para linha de alimentação, linha de comunicação |
| e cada canal, ar de 8 kV para ponto aleatório | |
| EFT (IEC 61000-4-4) | 4 kV para potência |
| Surto (IEC 61000-4-5) | 3 kV para potência |
| Poder | |
| Faixa de tensão de entrada | +10 V DC ~ +30 V DC |
| Consumo de energia | Máx. 0,84 W |
| Mecânico | |
| Inflamabilidade | Materiais retardadores de fogo (nível UL 94V-0) |
| Dimensões (C x L x A) | 87 mm x 33 mm x 110 mm |
| Instalação | Trilho DIN |
| Meio Ambiente | |
| Temperatura de operação | -25 ~ + 75 ° C |
| Temperatura de armazenamento | -30 ~ + 80 ° C |
| Umidade relativa | 10 ~ 90% RH, sem condensação |
