Descrição

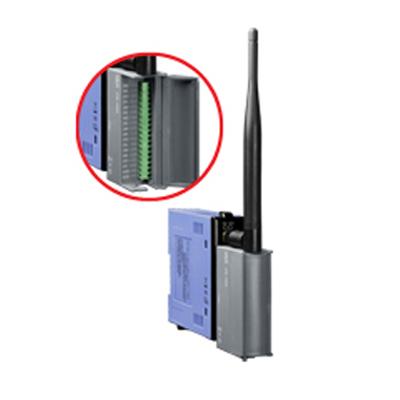

ZT-2018, Módulo de entrada analógica sem fio de 8 canais com proteção de alta tensão
O ZT-2018 é um módulo de entrada analógica diferencial de 16 bits e 8 canais sem fio com um mecanismo de proteção de qualidade extremamente alta, onde a proteção contra sobretensão é de até 240 Vrms. O tipo de entrada inclui corrente, tensão e termopar. e é muito mais adequado para ambientes agressivos. Além disso, um recurso recém-adicionado que permite a detecção de termopares abertos torna o ZT-2018 mais atraente do que nunca.
O ZT-2018 também é qualificado como isolamento intra-módulo de 3000 V DC . Os usuários podem configurar facilmente o endereço do módulo, protocolo, soma de verificação, ZT-PID, canal ZT e configurações de código de tipo usando uma combinação de comutadores DIP e rotativos.
Automação Predial, Automação Industrial, Automação de Máquinas, Manutenção Remota, Diagnóstico Remoto, Equipamento de Teste.
Especificações Técnicas
| Interface de comunicação | |
|---|---|
| Padrões sem fio | ZigBee 2007 Pro |
| Potência de transmissão | 11 dBm (certificado pela FCC) (máx. 19 dBm) |
| Antena | Antena Omnidirecional de 2,4 GHz – 5 dBi |
| Faixa de transmissão (LoS) | 700 m (típico) |
| Certificação | ID da FCC / FCC, CE (RED excluído) |
| Máx. Escravos em uma rede ZigBee | 255 |
| Suporte para ZB-100R / ZB-100T | – |
| Protocolos | Suporta protocolos DCON e Modbus RTU |
| Cão de guarda duplo | Sim, módulo (1,6 segundos), comunicação (programável) |
| Indicadores LED | |
| Poder | 1 LED, vermelho |
| ZigBee Comunicação | 1 LED, verde |
| Poder | |
| Proteção EMS | ESD, sobretensão, EFT |
| Faixa de tensão de entrada | +10 V DC ~ +30 V DC |
| Consumo de energia | 1,2 W máx. |
| Mecânico | |
| Inflamabilidade | Materiais retardadores de fogo (nível UL 94V-0) |
| Dimensões (C x L x A) | 87 mm x 33 mm x 110 mm |
| Instalação | Trilho DIN |
| Meio Ambiente | |
| Temperatura de operação | -25 ° C ~ +75 ° C |
| Temperatura de armazenamento | -30 ° C ~ +80 ° C |
| Umidade relativa | 10 ~ 90% RH, sem condensação |
| Entrada analógica | |
| Canais de entrada | 8 Diferencial |
| Tipos de entrada | ± 15 mV, ± 50 mV, ± 100 mV, ± 500 mV, ± 1V, ± 2,5 V, ± 20 mA, 0 ~ 20 mA, 4 ~ 20 mA ou termopar |
| (J, K, T, ER S, B, N, C, L, M, LDIN43710) (Requer resistor externo opcional de 125 for para entrada de corrente). | |
| Resolução | 16 bits |
| Taxa de amostragem | 10 amostras / seg. (Total) |
| Precisão | ± 0,1% de FSR |
| -3dB de largura de banda | 15,7 Hz |
| Rejeição de modo comum | 86 dB min. |
| Rejeição no modo normal | 100 dB |
| Impedância de entrada | > 400 kΩ |
| Detecção de termopar aberto | sim |
| Proteção contra sobretensão | 240 Vrms |
| Isolamento Intra-módulo, Campo para Lógica | 3000 V DC |
