Descrição

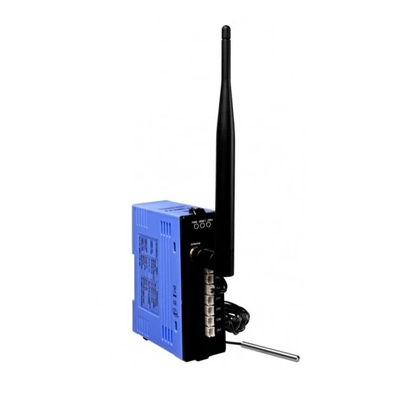

ZT-2015, Módulo de entrada sem fio para RTD de 6 canais com eliminação da resistência do condutor de RTD de 3 fios
O ZT-2015 oferece 6 canais de entrada sem fio, cada um dos quais pode ser conectado a diferentes tipos de sensores RTD. Possui compensação automática para RTD de 3 fios, com recursos de medição de longa distância, para que possa medir com precisão, independentemente do comprimento dos fios. Além disso, o ZT-2015 é totalmente compatível com RoHS e possui qualificação para proteção ESD de 4 kV, bem como isolamento intra-módulo de 3000 V DC .
Os usuários podem configurar facilmente o endereço do módulo, protocolo, soma de verificação, ZB-PID, canal ZB e configurações de código de tipo usando uma combinação de comutadores DIP e rotativos.
Automação Predial, Automação Industrial, Automação de Máquinas, Manutenção Remota, Diagnóstico Remoto, Equipamento de Teste.
Especificações Técnicas
| Entrada analógica | |
|---|---|
| Canais de entrada | 6 |
| Tipo de entrada | RTD de 2/3 fios |
| Tipos de RTD | Pt100, Pt1000, Ni120, Cu100, Cu1000 |
| Resolução | 16 bits |
| Taxa de amostragem | 12 amostras / seg. (Total) |
| Precisão | ± 0,05% |
| Rejeição de modo comum | 150 dB |
| Rejeição no modo normal | 100 dB |
| Detecção de fio aberto | sim |
| Proteção contra sobretensão | 120 V DC / 110 V CA |
| Configuração de canal individual | sim |
| Eliminação da resistência do condutor RTD de 3 fios | sim |
| Interface de comunicação | |
| Padrões sem fio | ZigBee 2007 Pro |
| Potência de transmissão | 11 dBm (certificado pela FCC) (máx. 19 dBm) |
| Antena | 2,4 GHz – direcional Omni de 5 dBi |
| Faixa de transmissão (LoS) | 700 m (típico) |
| Certificação | ID da FCC / FCC, CE (RED excluído) |
| Máx. Escravos em uma rede ZigBee | 255 |
| Suporte para ZB-100R / ZB-100T | – |
| Protocolos | Suporta protocolos DCON e Modbus RTU |
| Cão de guarda duplo | Sim, módulo (1,6 segundos), comunicação (programável) |
| Indicadores LED | |
| Poder | 1 LED, vermelho |
| ZigBee Comunicação | 1 LED, verde |
| Isolamento | |
| Isolado dentro do módulo, campo a lógica | 3000 V DC |
| Proteção EMS | |
| ESD (IEC 61000-4-2) | Contato de ± 4 kV para linha de alimentação, linha de comunicação e cada canal, ar de |
| ± 8 kV para ponto aleatório | |
| EFT (IEC 61000-4-4) | ± 4 kV para linha de energia |
| Surto (IEC 61000-4-5) | ± 3 kV para linha de energia |
| Poder | |
| Faixa de tensão de entrada | +10 V DC ~ +30 V DC |
| Consumo de energia | 1,5 W máx. |
| Mecânico | |
| Inflamabilidade | Materiais retardadores de fogo (nível UL 94V-0) |
| Dimensões (C x L x A) | 87 mm x 33 mm x 110 mm |
| Instalação | Trilho DIN |
| Meio Ambiente | |
| Temperatura de operação | -25 ~ + 75 ° C |
| Temperatura de armazenamento | -30 ~ + 80 ° C |
| Umidade relativa | 10 ~ 90% RH, sem condensação |
