Descrição

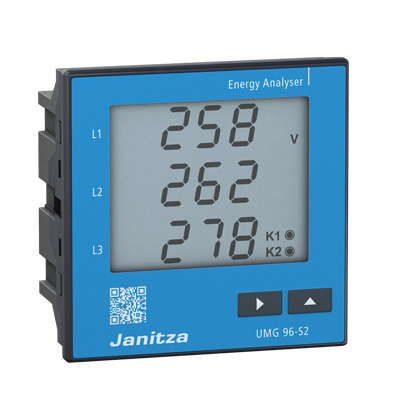

Medidor de Energia UMG 96-S2 para painel. RS 485
Medidor de Energia para painel. Contém 3 canais para medição de tensão (3L), e 3 para medição de corrente (3L). Alimentação integrada ao circuito de medição. Não possui memória. Se comunica pela interface RS485.
Conta com 2 saídas digitais. Medição de harmônica até 15ª ordem.
Medidor de Energia com interface RS485. Adequado para medição de tensão, corrente, demanda, etc. principalmente em sistemas de baixa e média tensão.
Áreas de Aplicação
- Exibição e controle dos parâmetros elétricos nos sistemas de distribuição de energia;
- Coleta de dados de central de custos;
- Monitoramento de valores limite;
- Monitoramento de harmônicas até 15ª Ordem;
- Utilização em sistemas de controle BMS ou com CLP, através do acesso de valores com endereços Modbus.
Especificações Técnicas
| MODELO | UMG 96-S2 | ||
|---|---|---|---|
| Código JANITZA | 52.34.001 | ||
| Tensão aux. AC | 90-265 Vca | ||
| Tensão aux. DC | 90-250 Vcc | ||
| Sistemas trifásicos 4 fios com neutro aterrado | 230/400 Vca | ||
| Medição Corrente Residual (RCM) | – | ||
| Harmônicos V/A | 15ª Ordem | ||
| THD de Tensão/ Corrente (%) | X | ||
| Desequilíbrio de Tensão/ Corrente | – | ||
| Flicker | – | ||
| Transientes | – | ||
| Interrupções (sag e swell) | – | ||
| Oscilografia V/ A | – | ||
| Precisão V/ A | 0,20% | ||
| Classe A (EN 61000-4-30) | – | ||
| Entradas digitais | – | ||
| Saídas digitais | 1 | ||
| Entrada Analógica | – | ||
| Canais medição de corrente | 3 | ||
| Entrada de temperatura | – | ||
| Lógica integrada | – | ||
| Memória | – | ||
| RS 232 | – | ||
| RS 485 | X | ||
| USB | – | ||
| Profibus DP | – | ||
| Profinet | – | ||
| Ethernet | – | ||
| Web-server/ e-mail | – | ||
| Modbus RTU | X | ||
| Modbus Gateway | – | ||
| Profibus DP 0 | – | ||
| Modbus TCP/IP, RTU over Ethernet, SNMP | – | ||
| BACnet IP | – | ||
