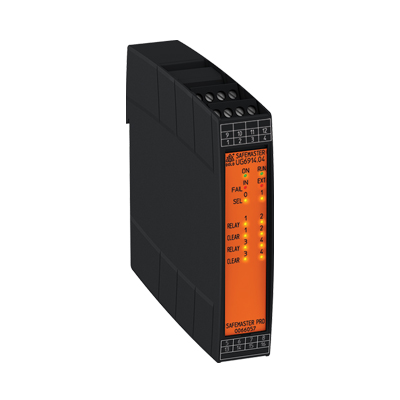

UG6914.04/008 – Módulo de saídas a relê, 4 saídas de segurança independentes (OSSDs) 8 saídas de status a transistor

Dold

4 saídas independentes de relé de segurança de canal único configuráveis como:
– 4 saídas individuais, categoria de segurança 1, com 1 contato NA
– 4 saídas individuais, categoria de segurança 2, com 1 contato NA
– 2 saídas de dois canais, categoria de segurança 4, com 2 contatos NO
Opcionalmente 8 saídas de relatório de estado sólido não seguras e livremente utilizáveis (OUT-STATUS)
Ampliar o SAFEMASTER PRO através do trilho DIN (IN-Rail Bus) de maneira fácil
1 circuito de realimentação para 2 saídas de segurança com reset configurável individual
LEDs de status para diagnóstico abrangente
Com bloco de terminais plugável para fácil troca de aparelhos

Para aplicações de segurança até PLe, o cat. 4 e SIL 3
Menos fiação devido ao software de configuração SAFEMASTER PRO Designer
Fácil planejamento por causa do Drag & Drop via software de configuração gráfica
Instalação com economia de tempo e custos
Redução de fiação e economia de espaço em gabinetes
Extensão flexível com módulos de entrada e saída de segurança
Fácil de extensão via BUS-Rail
Localização abrangente de falhas e diagnóstico
Cartão de memória como opção para manutenção simples
Design compacto: Módulos de base e extensão com apenas 22,5 mm de largura

TERMINAIS DE CONEXÃO, RELÊ DO MÓDULO DE SAÍDA UG6914.04 / 008
Terminal	Sinal	Tipo	Descrição	Operação
1	24VDC	–	FONTE DE ALIMENTAÇÃO 24VDC	–
2	NODE_SEL0	ENTRADA	SELEÇÃO DO NÓ	ENTRADA (“TIPO 2” DE ACORDO COM EN 61131-2 )
3	NODE_SEL1	ENTRADA		ENTRADA (“TIPO 2” DE ACORDO COM EN 61131-2 )
4	GND	–	FONTE DE ALIMENTAÇÃO 0VDC	–
5	REST_FPK1	ENTRADA	FEEDBACK_ REARME 1	ENTRADA (“TIPO 2” DE ACORDO COM EN 61131-2 )
6	REST_FPK2	ENTRADA	FEEDBACK_ REARME 2	ENTRADA (“TIPO 2” DE ACORDO COM EN 61131-2 )
7	REST_FPK3	ENTRADA	FEEDBACK_ REARME 3	ENTRADA (“TIPO 2” DE ACORDO COM EN 61131-2 )
8	REST_FPK4	ENTRADA	FEEDBACK_ REARME 4	ENTRADA (“TIPO 2” DE ACORDO COM EN 61131-2 )
9	A_NO1	SAÍDA	CONTATO NO CANAL 1
10	B_NO1	SAÍDA
11	A_NO2	SAÍDA	CONTATO NO CANAL 2
12	B_NO2	SAÍDA
13	A_NO3	SAÍDA	CONTATO NO CANAL 3
14	B_NO3	SAÍDA
15	A_NO4	SAÍDA	CONTATO NO CANAL 4
16	B_NO4	SAÍDA
17	SAÍDA_STATUS1	SAÍDA	SAÍDA DIGITAL PROGRAMAVEL	PNP ATIVO EM ALTO
18	SAÍDA_STATUS2	SAÍDA	SAÍDA DIGITAL PROGRAMAVEL	PNP ATIVO EM ALTO
19	SAÍDA_STATUS3	SAÍDA	SAÍDA DIGITAL PROGRAMAVEL	PNP ATIVO EM ALTO
20	SAÍDA_STATUS4	SAÍDA	SAÍDA DIGITAL PROGRAMAVEL	PNP ATIVO EM ALTO
21	SAÍDA_STATUS5	SAÍDA	SAÍDA DIGITAL PROGRAMAVEL	PNP ATIVO EM ALTO
22	SAÍDA_STATUS6	SAÍDA	SAÍDA DIGITAL PROGRAMAVEL	PNP ATIVO EM ALTO
23	SAÍDA_STATUS7	SAÍDA	SAÍDA DIGITAL PROGRAMAVEL	PNP ATIVO EM ALTO
24	SAÍDA_STATUS8	SAÍDA	SAÍDA DIGITAL PROGRAMAVEL	PNP ATIVO EM ALTO
