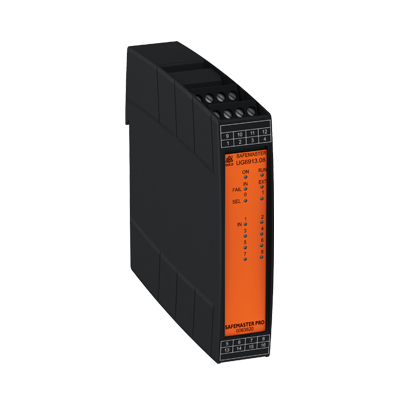

UG6913.08 – Módulo de entradas, 8 entradas de canal único

Dold

8, 12 ou 16 de segurança, entradas de canal único, conexão de canal único em pares
4 (UG 6913.08 e UG 6913.16), e. 8 (UG 6913.12) saídas de teste para monitoramento de sensores
Estender o Safemaster Pro via barramento DIN (IN-Rail Bus) de maneira fácil
LEDs de status para diagnóstico abrangente

Para aplicações de segurança até PLe, o cat. 4 e SIL 3
Menos fiação devido ao software de configuração SAFEMASTER PRO Designer
Fácil planejamento por causa do Drag & Drop via software de configuração gráfica
Instalação com economia de tempo e custos
Redução de fiação e economia de espaço em gabinetes
Extensão flexível com módulos de entrada e saída de segurança
Fácil de extensão via BUS-Rail
Localização abrangente de falhas e diagnóstico
Cartão de memória como opção para manutenção simples
Design compacto: Módulos de base e extensão com apenas 22,5 mm de largura

TERMINAIS DE CONEXÃO, MÓDULO DE ENTRADA UG6913.08 COM 8 ENTRADAS
Terminal	Sinal	Tipo	Descrição	Operação
1	24VDC	–	FONTE DE ALIMENTAÇÃO 24VDC	–
2	NODE_SEL0	ENTRADA	SELEÇÃO DO NÓ	ENTRADA (“TIPO 2” DE ACORDO COM EN 61131-2 )
3	NODE_SEL1	ENTRADA		ENTRADA (“TIPO 2” DE ACORDO COM EN 61131-2 )
4	GND	–	FONTE DE ALIMENTAÇÃO 0VDC	–
5	ENTRADA_1	ENTRADA	ENTRADA DIGITAL 1	ENTRADA (“TIPO 2” DE ACORDO COM EN 61131-2 )
6	ENTRADA_2	ENTRADA	ENTRADA DIGITAL 2	ENTRADA (“TIPO 2” DE ACORDO COM EN 61131-2 )
7	ENTRADA_3	ENTRADA	ENTRADA DIGITAL 3	ENTRADA (“TIPO 2” DE ACORDO COM EN 61131-2 )
8	ENTRADA_4	ENTRADA	ENTRADA DIGITAL 4	ENTRADA (“TIPO 2” DE ACORDO COM EN 61131-2 )
9	SAÍDA_TEST1	SAÍDA	SAÍDA DE DETECÇÃO DE CURTO CIRCUITO	PNP ATIVO EM ALTO
10	SAÍDA_TEST2	SAÍDA	SAÍDA DE DETECÇÃO DE CURTO CIRCUITO	PNP ATIVO EM ALTO
11	SAÍDA_TEST3	SAÍDA	SAÍDA DE DETECÇÃO DE CURTO CIRCUITO	PNP ATIVO EM ALTO
12	SAÍDA_TEST4	SAÍDA	SAÍDA DE DETECÇÃO DE CURTO CIRCUITO	PNP ATIVO EM ALTO
13	ENTRADA_5	ENTRADA	ENTRADA DIGITAL 5	ENTRADA (“TIPO 2” DE ACORDO COM EN 61131-2 )
14	ENTRADA_6	ENTRADA	ENTRADA DIGITAL 6	ENTRADA (“TIPO 2” DE ACORDO COM EN 61131-2 )
15	ENTRADA_7	ENTRADA	ENTRADA DIGITAL 7	ENTRADA (“TIPO 2” DE ACORDO COM EN 61131-2 )
16	ENTRADA_8	ENTRADA	ENTRADA DIGITAL 8	ENTRADA (“TIPO 2” DE ACORDO COM EN 61131-2 )
