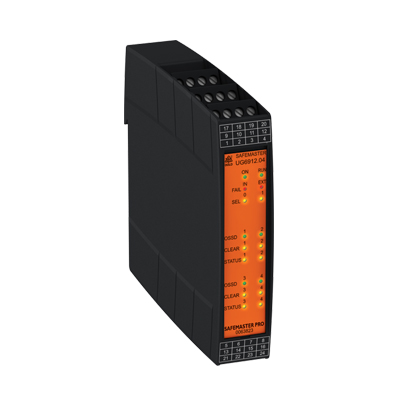

UG6912.04 – Módulo de saídas, 4 saídas de segurança (OSSDs) canal duplo

Dold

  • 2 ou 4 saídas de semicondutor de canal duplo de segurança (OSSD), controle separado em pares
  • Estender o Safemaster Pro via barramento DIN (IN-Rail Bus) de maneira fácil
  • Um circuito de realimentação para cada uma das 2 ou 4 saídas de segurança com opções de partida individuais
  • LEDs de status e 2 saídas de status programáveis para diagnóstico

Orcamento

  • Com bloco de terminais plugável para fácil troca de dispositivos
Categorias: , Tag:

Descrição

Vantagens

  • Para aplicações de segurança até PLe, o cat. 4 e SIL 3
  • Menos fiação devido ao software de configuração SAFEMASTER PRO Designer
  • Fácil planejamento por causa do Drag & Drop via software de configuração gráfica
  • Instalação com economia de tempo e custos
  • Redução de fiação e economia de espaço em gabinetes
  • Extensão flexível com módulos de entrada e saída de segurança
  • Fácil de extensão via BUS-Rail
  • Localização abrangente de falhas e diagnóstico
  • Cartão de memória como opção para manutenção simples
  • Design compacto: Módulos de base e extensão com apenas 22,5 mm de largura
TERMINAIS DE CONEXÃO, MÓDULO DE SAÍDA OSSD UG6912.04 COM 4 OSSD
Terminal Sinal Tipo Descrição Operação
1 24VDC – FONTE DE ALIMENTAÇÃO 24VDC –
2 NODE_SEL0 ENTRADA SELEÇÃO NO NÓ ENTRADA (“TIPO 2” DE ACORDO COM EN 61131-2 )
3 NODE_SEL1 ENTRADA ENTRADA (“TIPO 2” DE ACORDO COM EN 61131-2 )
4 GND – FONTE DE ALIMENTAÇÃO 0VDC –
5 OSSD1_A SAÍDA SAÍDA DE STATUS 1 PNP ATIVO EM ALTO
6 OSSD1_B SAÍDA PNP ATIVO EM ALTO
7 REARME_FBK1 ENTRADA FEEDBACK / REARME 1 ENTRADA (“TIPO 2” DE ACORDO COM EN 61131-2 )
8 OUT_STATUS1 SAÍDA SAÍDA PROGRAMÁVEL DIGITAL PNP ATIVO EM ALTO
9 OSSD2_A SAÍDA SAÍDA DE STATUS 2 PNP ATIVO EM ALTO
10 OSSD2_B SAÍDA PNP ATIVO EM ALTO
11 REARME_FBK2 ENTRADA FEEDBACK / REARME 2 ENTRADA (“TIPO 2” DE ACORDO COM EN 61131-2 )
12 OUT_STATUS2 SAÍDA SAÍDA PROGRAMÁVEL DIGITAL PNP ATIVO EM ALTO
13 24VDC – FONTE DE ALIMENTAÇÃO 24VDC FONTE DE ALIMENTAÇÃO PARA SAÍDAS OSSDs 1 / 2
14 24VDC – FONTE DE ALIMENTAÇÃO 24VDC FONTE DE ALIMENTAÇÃO PARA SAÍDAS OSSDs 3 / 4
15 GND – FONTE DE ALIMENTAÇÃO 0VDC –
16 GND – FONTE DE ALIMENTAÇÃO 0VDC –
17 OSSD4_A SAÍDA SAÍDA DE STATUS 4 PNP ATIVO EM ALTO
18 OSSD4_B SAÍDA PNP ATIVO EM ALTO
19 REARME_FBK4 ENTRADA FEEDBACK / REARME 4 ENTRADA (“TIPO 2” DE ACORDO COM EN 61131-2 )
20 OUT_STATUS4 SAÍDA SAÍDA PROGRAMÁVEL DIGITAL PNP ATIVO EM ALTO
21 OSSD3_A SAÍDA SAÍDA DE STATUS 3 PNP ATIVO EM ALTO
22 OSSD3_B SAÍDA PNP ATIVO EM ALTO
23 REARME_FBK3 ENTRADA FEEDBACK / REARME 3 ENTRADA (“TIPO 2” DE ACORDO COM EN 61131-2 )
24 OUT_STATUS3 SAÍDA SAÍDA PROGRAMÁVEL DIGITAL PNP ATIVO EM ALTO
