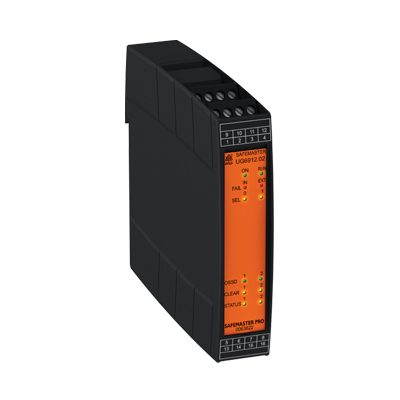

UG6912.02 – Módulo de saídas, 2 saídas de segurança (OSSDs) canal duplo

Dold

2 ou 4 saídas de semicondutor de canal duplo de segurança (OSSD), controle separado em pares
Estender o Safemaster Pro via barramento DIN (IN-Rail Bus) de maneira fácil
Um circuito de realimentação para cada uma das 2 ou 4 saídas de segurança com opções de partida individuais
LEDs de status e 2 saídas de status programáveis para diagnóstico

Para aplicações de segurança até PLe, o cat. 4 e SIL 3
Menos fiação devido ao software de configuração SAFEMASTER PRO Designer
Fácil planejamento por causa do Drag & Drop via software de configuração gráfica
Instalação com economia de tempo e custos
Redução de fiação e economia de espaço em gabinetes
Extensão flexível com módulos de entrada e saída de segurança
Fácil de extensão via BUS-Rail
Localização abrangente de falhas e diagnóstico
Cartão de memória como opção para manutenção simples
Design compacto: Módulos de base e extensão com apenas 22,5 mm de largura

TERMINAIS DE CONEXÃO, MÓDULO DE SAÍDA OSSD UG6912.02 COM 2 OSSD
Terminal	Sinal	Tipo	Descrição	Operação
1	24VDC	–	FONTE DE ALIMENTAÇÃO 24VDC	–
2	NODE_SEL0	ENTRADA	SELEÇÃO NO NÓ	ENTRADA (“TIPO 2” DE ACORDO COM EN 61131-2 )
3	NODE_SEL1	ENTRADA		ENTRADA (“TIPO 2” DE ACORDO COM EN 61131-2 )
4	GND	–	FONTE DE ALIMENTAÇÃO 0VDC	–
5	OSSD1_A	SAÍDA	SAÍDA DE STATUS 1	PNP ATIVO EM ALTO
6	OSSD1_B	SAÍDA		PNP ATIVO EM ALTO
7	REARME_FBK1	ENTRADA	FEEDBACK / REARME 1	ENTRADA (“TIPO 2” DE ACORDO COM EN 61131-2 )
8	OUT_STATUS1	SAÍDA	SAÍDA PROGRAMÁVEL DIGITAL	PNP ATIVO EM ALTO
9	OSSD2_A	SAÍDA	SAÍDA DE STATUS 2	PNP ATIVO EM ALTO
10	OSSD2_B	SAÍDA		PNP ATIVO EM ALTO
11	REARME_FBK2	ENTRADA	FEEDBACK / REARME 2	ENTRADA (“TIPO 2” DE ACORDO COM EN 61131-2 )
12	OUT_STATUS2	SAÍDA	SAÍDA PROGRAMÁVEL DIGITAL	PNP ATIVO EM ALTO
13	24VDC	–	FONTE DE ALIMENTAÇÃO 24VDC	FONTE DE ALIMENTAÇÃO PARA SAÍDAS OSSDs 1 / 2
15	GND	–	FONTE DE ALIMENTAÇÃO 0VDC	–
